8CW-24111-10-00Бак топливныйПо схеме: 1 шт.

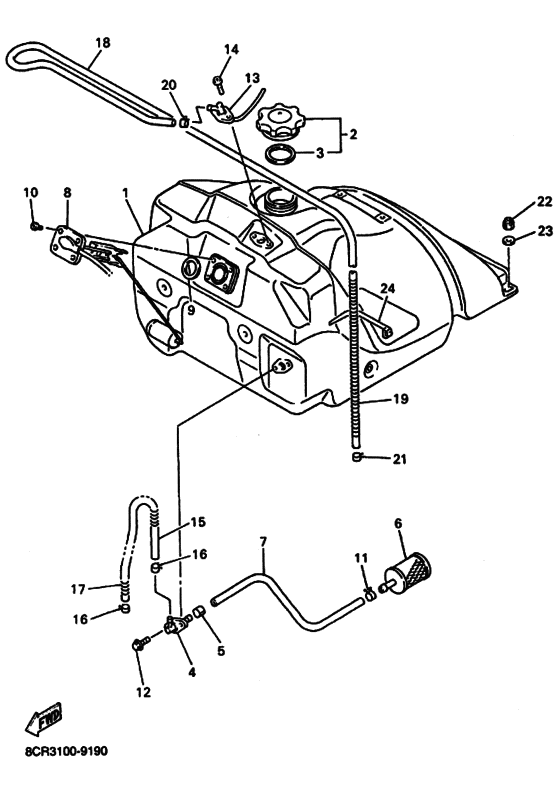

Схема узла
24 позиции · 35 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуТопливный бак
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8CW-24610-00-00Крышка бака топливного с прокладкойПо схеме: 1 шт.
8CW-24610-01-00ASSIST,GRIPПо схеме: 1 шт.
8CW-24612-00-00Прокладка крышки бакаПо схеме: 1 шт.
8CW-24612-00-XXGasket, CapПо схеме: 1 шт.
8CR-24301-00-00Штуцер топливозаборникаПо схеме: 1 шт.
8CR-24301-01-00Штуцер топливозаборникаПо схеме: 1 шт.
90468-04092-00ХомутПо схеме: 1 шт.
8H5-24560-00-00ФильтрПо схеме: 1 шт.
8CR-24335-00-00Трубка топливозаборникаПо схеме: 1 шт.
8CR-24335-01-00По схеме: 1 шт.
8CW-85752-00-00Датчик уровня топливаПо схеме: 1 шт.
93210-41041-00Кольцо уплотнительноеПо схеме: 1 шт.
98907-05008-00ВинтПо схеме: 4 шт.
90467-11032-00ХомутПо схеме: 1 шт.
90467-11044-00ХомутПо схеме: 1 шт.
90105-060A6-00БолтПо схеме: 2 шт.
958-17060-16-00БолтПо схеме: 2 шт.
8CR-2418A-00-00КлапанПо схеме: 1 шт.
90149-06330-00ВинтПо схеме: 2 шт.
90149-06021-00ВинтПо схеме: 2 шт.
8CR-24311-10-00ТрубкаПо схеме: 1 шт.
90467-11032-00ХомутПо схеме: 2 шт.
90467-11044-00ХомутПо схеме: 2 шт.
90501-08668-00Трубка защитнаяПо схеме: 1 шт.
91A20-05115-00Трубка виниловаяПо схеме: 1 шт.
91A20-05145-00Трубка виниловаяПо схеме: 1 шт.
90501-084J0-00Защита трубкиПо схеме: 1 шт.
90468-02078-00ХомутПо схеме: 1 шт.
90467-09026-00ХомутПо схеме: 1 шт.
95707-08300-00ГайкаПо схеме: 2 шт.
957-17083-00-00ГайкаПо схеме: 2 шт.
90201-08784-00ШайбаПо схеме: 2 шт.
904-64130-73-00Хомут пластмассовыйПо схеме: 1 шт.
904-64151-95-00Хомут пластмассовыйПо схеме: 1 шт.
