8CR-47541-01-00Корпус редуктораПо схеме: 1 шт.

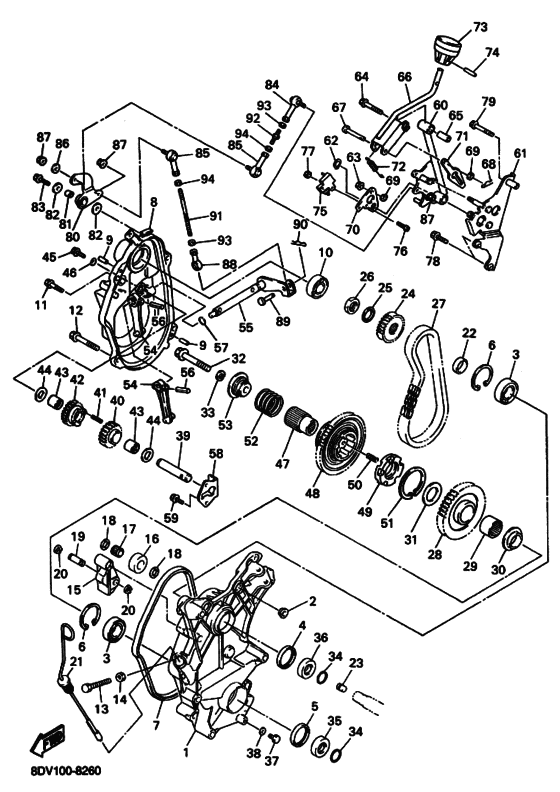

Схема узла
94 позиции · 125 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуТрансмиссия 2
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
90179-10679-00ГайкаПо схеме: 2 шт.
93306-20592-00ПодшипникПо схеме: 2 шт.
93102-35473-00СальникПо схеме: 1 шт.
93102-35318-00СальникПо схеме: 1 шт.
99009-52500-00Кольцо стопорноеПо схеме: 2 шт.
8CR-47558-01-00Прокладка крышки редуктораПо схеме: 1 шт.
8CR-47558-02-00ПрокладкаПо схеме: 1 шт.
8CW-47543-02-00Крышка редуктораПо схеме: 1 шт.
93606-20044-00ШтифтПо схеме: 2 шт.
93306-20402-00Подшипник (B6204JRC3)По схеме: 1 шт.
933-06204-68-00ПодшипникПо схеме: 1 шт.
93306-20458-00ПодшипникПо схеме: 1 шт.
95827-08030-00БолтПо схеме: 4 шт.
95817-08030-00БолтПо схеме: 4 шт.
95827-10060-00БолтПо схеме: 3 шт.
95817-10060-00БолтПо схеме: 3 шт.
90101-10357-00БолтПо схеме: 1 шт.
95307-10600-00ГайкаПо схеме: 1 шт.
95337-10600-00ГайкаПо схеме: 1 шт.
8CR-47613-00-00ДержательПо схеме: 1 шт.
8CR-47612-00-00РоликПо схеме: 1 шт.
933-15212-27-00Подшипник игольчатыйПо схеме: 1 шт.
90201-127E1-00ШайбаПо схеме: 2 шт.
90201-125L6-00ШайбаПо схеме: 2 шт.
90249-12227-00ПалецПо схеме: 1 шт.
990-09124-00-00Кольцо стопорноеПо схеме: 2 шт.
8CR-47546-00-00Щуп уровня маслаПо схеме: 1 шт.
90387-2508D-00ВтулкаПо схеме: 1 шт.
82M-17699-00-00Пробка маслянаяПо схеме: 1 шт.
89J-17682-10-00Звёздочка (21T)По схеме: 1 шт. · 21T; FOR USA/CAN
89J-17682-91-00Шестерня (19T)По схеме: 1 шт. · 19T; FOR EUR
90208-22001-00Шайба коническаяПо схеме: 1 шт.
90170-22094-00ГайкаПо схеме: 1 шт.
948-60020-68-00Цепь (68L)По схеме: 1 шт. · 68L
8CW-47587-90-00Шестерня (39T)По схеме: 1 шт. · 39T
933-17331-79-00ПодшипникПо схеме: 1 шт.
90387-2008G-00ВтулкаПо схеме: 1 шт.
90201-320S3-00ШайбаПо схеме: 1 шт.
90105-100A7-00БолтПо схеме: 1 шт.
95817-10070-00БолтПо схеме: 1 шт.
95817-10065-00БолтПо схеме: 1 шт.
92907-10100-00Шайба гровернаяПо схеме: 1 шт.
93210-25071-00Кольцо уплотнительноеПо схеме: 2 шт.
90387-2508C-00ВтулкаПо схеме: 1 шт.
90387-2511J-00ВтулкаПо схеме: 1 шт.
97007-08014-00БолтПо схеме: 1 шт.
90210-08017-00ШайбаПо схеме: 1 шт.
8CW-1761A-00-00Вал КПППо схеме: 1 шт.
8DM-17692-00-00Шестерня (18T)По схеме: 1 шт. · 18T
90501-06022-00ПружинаПо схеме: 1 шт.
8CW-17143-00-00Reverse Gear Sub-Assembly 1По схеме: 1 шт. · 18T
8CW-W1714-00-00Gear, Reverse Pinion 1 (18T)По схеме: 1 шт. · 18T
933-17215-78-00ПодшипникПо схеме: 2 шт.
90201-16245-00ШайбаПо схеме: 2 шт.
90105-060A6-00БолтПо схеме: 1 шт.
958-17060-16-00БолтПо схеме: 1 шт.
90210-06006-00ШайбаПо схеме: 1 шт.
8CW-47571-00-00ВалПо схеме: 1 шт.
8CW-17243-00-00Gear, Reverse Wheel 1 (50T)По схеме: 1 шт. · 50T
8CW-17492-00-00ХраповикПо схеме: 1 шт.
90501-066J5-00ПружинаПо схеме: 5 шт.
93440-39175-00Кольцо стопорноеПо схеме: 1 шт.
90501-326J6-00ПружинаПо схеме: 1 шт.
8CW-47564-00-00ВтулкаПо схеме: 1 шт.
8CW-47564-01-00ВтулкаПо схеме: 1 шт.
8CW-18511-00-00ПереключательПо схеме: 2 шт.
8ER-18511-00-00ПереключательПо схеме: 2 шт.
8CW-18197-00-00ВалПо схеме: 1 шт.
91609-50022-00ШтифтПо схеме: 2 шт.
93210-12131-00Кольцо уплотнительноеПо схеме: 1 шт.
8CW-47591-00-00ПластинаПо схеме: 1 шт.
90105-060A6-00БолтПо схеме: 1 шт.
958-17060-16-00БолтПо схеме: 1 шт.
8CW-18112-01-00РычагПо схеме: 1 шт.
8CW-18161-01-00ПластинаПо схеме: 1 шт.
990-09124-00-00Кольцо стопорноеПо схеме: 1 шт.
956-07062-00-00ГайкаПо схеме: 1 шт.
95604-06200-00ГайкаПо схеме: 1 шт.
95827-06035-00БолтПо схеме: 1 шт.
95817-06035-00БолтПо схеме: 1 шт.
90387-06605-00ВтулкаПо схеме: 1 шт.
8CW-18152-10-00Рычаг включения ходаПо схеме: 1 шт.
91701-06035-00ПалецПо схеме: 1 шт.
90468-12007-00СтопорПо схеме: 1 шт.
90468-10050-00СтопорПо схеме: 1 шт.
92907-06200-00ШайбаПо схеме: 2 шт.
8CW-1811A-00-00ПластинаПо схеме: 1 шт.
8CW-18153-00-00Планка подвижнаяПо схеме: 1 шт.
90506-14343-00ПружинаПо схеме: 1 шт.
8CL-18174-00-00Ручка рычага включения ходаПо схеме: 1 шт.
91609-40022-00ШтифтПо схеме: 1 шт.
91690-40022-00СтопорПо схеме: 1 шт.
J51-82817-00-00ВключательПо схеме: 1 шт.
98907-04016-00ВинтПо схеме: 1 шт.
95607-04100-00ГайкаПо схеме: 1 шт.
956-17041-00-00Nut, UПо схеме: 1 шт.
95827-06025-00БолтПо схеме: 2 шт.
958-17060-25-00БолтПо схеме: 2 шт.
95822-06025-00БолтПо схеме: 2 шт.
95827-06040-00БолтПо схеме: 1 шт.
95817-06040-00БолтПо схеме: 1 шт.
8CW-18198-00-00РукояткаПо схеме: 1 шт.
90387-0608T-00ВтулкаПо схеме: 1 шт.
90387-06197-00ВтулкаПо схеме: 1 шт.
90201-06071-00ШайбаПо схеме: 2 шт.
90201-063J2-00ШайбаПо схеме: 2 шт.
90105-06601-00БолтПо схеме: 1 шт.
958-17060-25-00БолтПо схеме: 1 шт.
95822-06025-00БолтПо схеме: 1 шт.
J45-23845-00-00Наконечник тягиПо схеме: 1 шт.
88T-18157-00-00Наконечник тягиПо схеме: 2 шт.
90201-06778-00ШайбаПо схеме: 1 шт.
956-07062-00-00ГайкаПо схеме: 3 шт.
95604-06200-00ГайкаПо схеме: 3 шт.
8CW-18156-00-00Наконечник тягиПо схеме: 1 шт.
91701-06022-00ПалецПо схеме: 1 шт.
90468-12007-00СтопорПо схеме: 1 шт.
90468-10050-00СтопорПо схеме: 1 шт.
88T-18116-01-00Тяга переключателяПо схеме: 1 шт.
26H-18115-00-00Соединитель наконечниковПо схеме: 1 шт.
95304-06600-00ГайкаПо схеме: 2 шт.
95314-06600-00ГайкаПо схеме: 2 шт.
90170-06289-00ГайкаПо схеме: 2 шт.
901-70062-28-00Гайка (левого вращения)По схеме: 2 шт.
