8CR-17660-20-00Щека вариатора вторичнаяПо схеме: 1 шт.

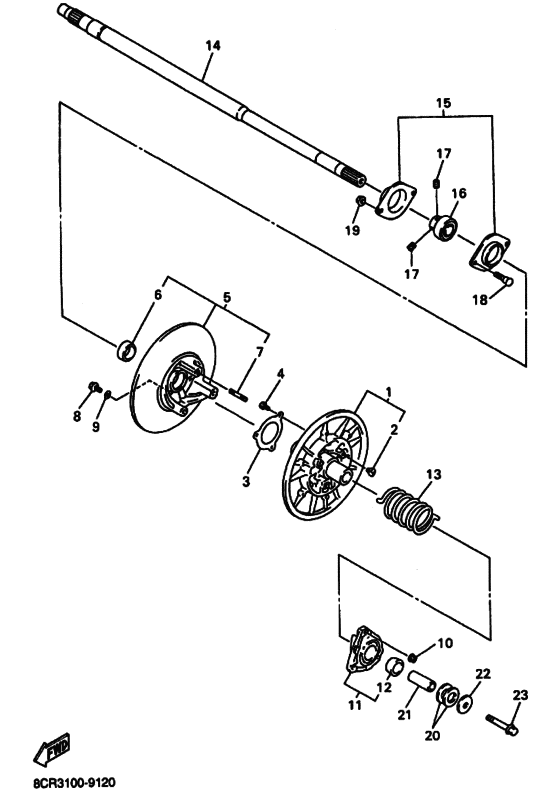

Схема узла
23 позиции · 32 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуВедомый шкив & Вал
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AV-17688-10-00Башмак вариатораПо схеме: 3 шт.
8BV-17656-00-00СтопорПо схеме: 1 шт.
90154-06062-00ВинтПо схеме: 3 шт.
98907-06016-00ВинтПо схеме: 3 шт.
8BU-17670-20-00Щека вариатора подвижнаяПо схеме: 1 шт.
8BU-17670-10-00Щека вариатора подвижнаяПо схеме: 1 шт.
90384-38243-00Втулка биметаллическаяПо схеме: 1 шт.
95617-08630-00ШпилькаПо схеме: 3 шт.
90105-06734-00БолтПо схеме: 3 шт. · UN
90201-06037-00Шайба (T=1.0 мм)По схеме: 3 шт. · UR UN
90201-06431-00ШайбаПо схеме: 3 шт. · UR UN
90201-061H1-00Шайба (T=0.5 мм )По схеме: 3 шт. · UR UN
90179-08655-00ГайкаПо схеме: 3 шт.
8BV-17604-31-00Основание пружиныПо схеме: 1 шт.
90384-38243-00Втулка биметаллическаяПо схеме: 1 шт.
90508-536A9-00Пружина (красная)По схеме: 1 шт. · (RED)
8CR-17681-10-00ВалПо схеме: 1 шт.
8CR-47631-01-00Корпус подшипникаПо схеме: 1 шт.
933-99999-43-00ПодшипникПо схеме: 1 шт.
901-13060-64-00ВинтПо схеме: 2 шт.
901-13060-06-00БолтПо схеме: 2 шт.
90109-083G2-00БолтПо схеме: 2 шт.
957-07085-00-00ГайкаПо схеме: 2 шт.
90179-08491-00ГайкаПо схеме: 2 шт.
90201-222F0-00Шайба (0.5 мм)По схеме: 1 шт. · UR UN
90201-225A4-00Шайба (1.0 мм)По схеме: 1 шт. · UR UN
90387-1407L-00ВтулкаПо схеме: 1 шт.
903-87140-19-00ВтулкаПо схеме: 1 шт.
90201-141A3-00ШайбаПо схеме: 1 шт.
90201-14022-00ШайбаПо схеме: 1 шт.
90105-14766-00БолтПо схеме: 1 шт.
