8GJ-77111-00-P0ShroudПо схеме: 1 шт. · UR FOR MBM2

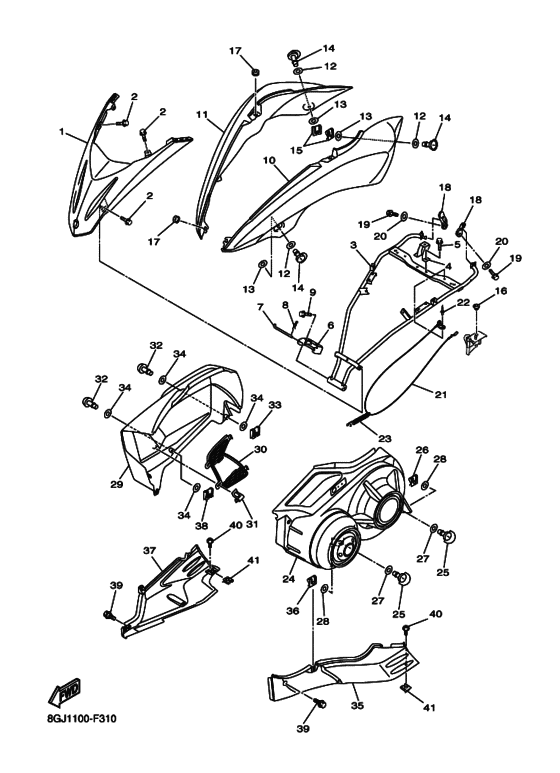

Схема узла
41 позиция · 48 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКапот
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
90109-06220-00БолтПо схеме: 4 шт.
8GJ-77145-00-00Рамка капотаПо схеме: 1 шт.
8GJ-77125-00-00КреплениеПо схеме: 1 шт.
958-22060-12-00БолтПо схеме: 2 шт.
958-17060-12-00БолтПо схеме: 2 шт.
95812-06012-00БолтПо схеме: 2 шт.
8GJ-77146-00-00ШарнирПо схеме: 1 шт.
8GJ-77384-00-00СтопорПо схеме: 1 шт.
90468-12120-00СтопорПо схеме: 1 шт.
95822-06016-00БолтПо схеме: 2 шт.
958-17060-16-00БолтПо схеме: 2 шт.
8GJ-2835U-00-00Панель леваяПо схеме: 1 шт. · UR FOR MBM2
8GJ-2835V-00-00Панель в сбореПо схеме: 1 шт. · UR FOR MBM2
2TK-21757-00-00ШайбаПо схеме: 4 шт.
5TJ-21757-00-00ШайбаПо схеме: 4 шт.
3FV-28386-00-00Замок/фиксаторПо схеме: 4 шт.
4XV-2177L-01-00СкобаПо схеме: 2 шт.
4N0-27114-00-00ВтулкаПо схеме: 2 шт.
90480-12053-00ВтулкаПо схеме: 4 шт.
8GJ-77171-00-00КреплениеПо схеме: 2 шт.
90109-085G1-00БолтПо схеме: 2 шт.
92902-10200-00ШайбаПо схеме: 2 шт.
92990-10200-00ШайбаПо схеме: 2 шт.
8GJ-77118-00-00Ограничитель подъёмаПо схеме: 2 шт.
90267-47187-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 2 шт.
89A-77159-00-00ПружинаПо схеме: 1 шт.
8GC-2197H-20-00Крышка леваяПо схеме: 1 шт. · UR FOR MBM2
3FV-28386-00-00Замок/фиксаторПо схеме: 3 шт.
4XV-2177L-01-00СкобаПо схеме: 1 шт.
2TK-21757-00-00ШайбаПо схеме: 3 шт.
5TJ-21757-00-00ШайбаПо схеме: 3 шт.
8GC-2198H-20-00Крышка праваяПо схеме: 1 шт. · UR FOR MBM2
8GC-2198H-21-00Крышка праваяПо схеме: 1 шт. · UR FOR MBM2
8GC-77134-00-00РешёткаПо схеме: 1 шт.
90468-06001-00ХомутПо схеме: 2 шт.
5PW-28386-00-00КреплениеПо схеме: 4 шт.
5PW-2177L-00-00СкобаПо схеме: 2 шт.
5PW-2177L-01-00СкобаПо схеме: 2 шт.
2TK-21757-00-00ШайбаПо схеме: 8 шт.
8GC-2196A-20-00Подрамник левыйПо схеме: 1 шт. · UR FOR MBM2
4XV-2177L-01-00СкобаПо схеме: 1 шт.
8GC-2196E-20-00Подрамник правыйПо схеме: 1 шт. · UR FOR MBM2
5PW-2177L-00-00СкобаПо схеме: 2 шт.
5PW-2177L-01-00СкобаПо схеме: 2 шт.
90109-06220-00БолтПо схеме: 4 шт.
90149-06105-00ВинтПо схеме: 2 шт.
90183-06100-00Гайка (скоба)По схеме: 2 шт.
