8GJ-21940-00-00Рама, передняя частьПо схеме: 1 шт.

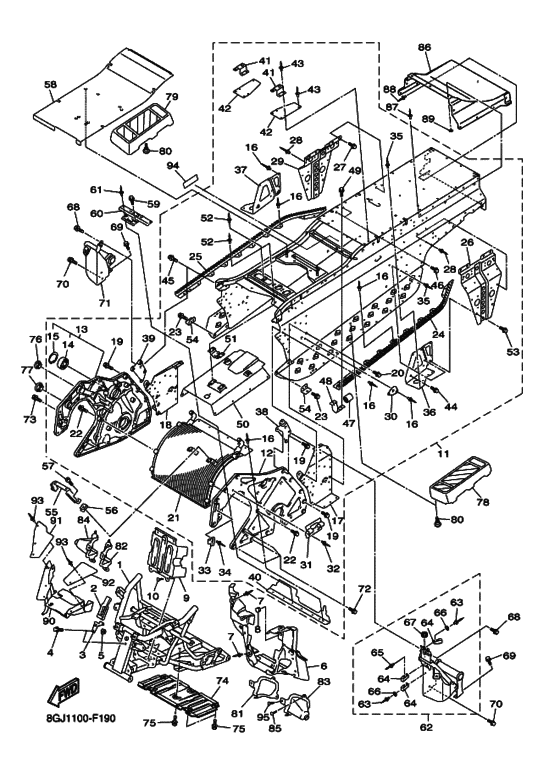

Схема узла
95 позиций · 125 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРама
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
999-99037-78-00Front Frame CompПо схеме: 1 шт.
59V-21646-00-00ХомутПо схеме: 1 шт.
8GJ-2175W-00-00КреплениеПо схеме: 1 шт.
92017-05040-00БолтПо схеме: 1 шт.
95702-05500-00ГайкаПо схеме: 1 шт.
95707-05500-00ГайкаПо схеме: 1 шт.
8GJ-21912-20-00Panel, Sub Frame 1По схеме: 1 шт. · UR FOR MBM2
8GJ-21912-21-00Панель 1По схеме: 1 шт. · UR FOR MBM2
90267-48086-00Заклёпка (4.8X19 мм чёрная)По схеме: 5 шт.
90338-12192-00ПробкаПо схеме: 1 шт.
8GC-2195A-00-00ЗащитаПо схеме: 1 шт.
90269-05003-00ЗаклёпкаПо схеме: 4 шт.
8GJ-21950-01-00Рама, задняя частьПо схеме: 1 шт.
8GC-21991-00-00Усиление рамыПо схеме: 1 шт.
8GK-21930-00-00Корпус, усиление правоеПо схеме: 1 шт.
93306-20511-00ПодшипникПо схеме: 1 шт.
93306-20532-00ПодшипникПо схеме: 1 шт.
933-06205-29-00ПОДШИПНИКПо схеме: 1 шт.
99009-52500-00Кольцо стопорноеПо схеме: 1 шт.
90267-47195-00Заклёпка (4.7X16.4 мм, жёлтая)По схеме: 77 шт.
8GJ-21943-00-00КреплениеПо схеме: 1 шт.
8GJ-21953-00-00КреплениеПо схеме: 1 шт.
95022-08020-00БолтПо схеме: 10 шт.
95822-08012-00БолтПо схеме: 2 шт.
95817-08012-00БолтПо схеме: 2 шт.
8GJ-12440-00-00ТеплообменникПо схеме: 1 шт.
95822-08020-00БолтПо схеме: 6 шт.
958-17080-20-00БолтПо схеме: 6 шт.
90109-065G4-00БолтПо схеме: 2 шт.
901-05061-09-00БолтПо схеме: 2 шт.
8GJ-21926-00-00Усиление подножкиПо схеме: 1 шт.
8GJ-21936-00-00Усиление подножкиПо схеме: 1 шт.
8GJ-21944-00-00КреплениеПо схеме: 1 шт.
95822-08020-00БолтПо схеме: 8 шт.
958-17080-20-00БолтПо схеме: 8 шт.
90267-47195-00Заклёпка (4.7X16.4 мм, жёлтая)По схеме: 30 шт.
8GJ-21954-00-00КреплениеПо схеме: 1 шт.
8FK-21953-00-00КреплениеПо схеме: 2 шт.
8GC-21973-00-00ЗацепПо схеме: 1 шт.
90267-47195-00Заклёпка (4.7X16.4 мм, жёлтая)По схеме: 2 шт.
2TK-2177L-00-00ПластинаПо схеме: 1 шт.
90267-32192-00Заклёпка (3.2X13.8 мм)По схеме: 2 шт.
90267-47195-00Заклёпка (4.7X16.4 мм, жёлтая)По схеме: 30 шт.
8GJ-21967-00-00УплотнениеПо схеме: 1 шт.
8GJ-21988-00-00УплотнениеПо схеме: 1 шт.
8GJ-21963-00-00УплотнениеПо схеме: 1 шт.
8GJ-21964-00-00УплотнениеПо схеме: 1 шт.
8GJ-2176E-00-00ПластинаПо схеме: 1 шт.
8GJ-21391-00-00КреплениеПо схеме: 2 шт.
8GJ-21329-00-00ПластинаПо схеме: 2 шт.
90267-47195-00Заклёпка (4.7X16.4 мм, жёлтая)По схеме: 10 шт.
95822-08014-00БолтПо схеме: 2 шт.
95822-10016-00БолтПо схеме: 2 шт.
95817-10016-00БолтПо схеме: 2 шт.
95822-08016-00БолтПо схеме: 4 шт.
95814-08016-00БолтПо схеме: 4 шт.
901-0508X-15-00Болт с шайбойПо схеме: 4 шт.
958-17080-16-00БолтПо схеме: 4 шт.
8GC-14747-00-00ДемпферПо схеме: 2 шт.
8GC-21121-00-00ДемпферПо схеме: 2 шт.
92012-06010-00БолтПо схеме: 4 шт.
8GC-2199H-00-00ЗащитаПо схеме: 1 шт.
8GC-1467H-00-00Крепление глушителяПо схеме: 1 шт.
90267-47195-00Заклёпка (4.7X16.4 мм, жёлтая)По схеме: 9 шт.
95822-08016-00БолтПо схеме: 2 шт.
95814-08016-00БолтПо схеме: 2 шт.
901-0508X-15-00Болт с шайбойПо схеме: 2 шт.
958-17080-16-00БолтПо схеме: 2 шт.
8GC-21967-00-00УплотнениеПо схеме: 2 шт.
8GC-2164F-00-00КреплениеПо схеме: 1 шт.
901-83060-53-00Гайка-скобаПо схеме: 2 шт.
90183-06069-00Гайка-скобаПо схеме: 2 шт.
91312-06012-00БолтПо схеме: 2 шт.
91317-06012-00БолтПо схеме: 2 шт.
8GJ-21916-00-00ПанельПо схеме: 1 шт.
98902-06012-00ВинтПо схеме: 2 шт.
98980-06012-00ВинтПо схеме: 2 шт.
8GJ-2164G-00-00КреплениеПо схеме: 1 шт.
90267-47195-00Заклёпка (4.7X16.4 мм, жёлтая)По схеме: 2 шт.
8GJ-21960-00-00Подножка леваяПо схеме: 1 шт.
90267-48010-00Заклёпка (4.8X12.1 мм, жёлтая)По схеме: 2 шт.
90465-08368-00СкобаПо схеме: 3 шт.
90465-08277-00СкобаПо схеме: 3 шт.
90267-48083-00Заклёпка (4.8X15.2 мм серебристая)По схеме: 1 шт.
90201-043H7-00ШайбаПо схеме: 2 шт.
90480-13163-00ВтулкаПо схеме: 1 шт.
95822-08016-00БолтПо схеме: 2 шт.
95814-08016-00БолтПо схеме: 2 шт.
901-0508X-15-00Болт с шайбойПо схеме: 2 шт.
958-17080-16-00БолтПо схеме: 2 шт.
95022-06012-00БолтПо схеме: 4 шт.
90105-06080-00БолтПо схеме: 2 шт.
95812-06014-00БолтПо схеме: 2 шт.
8GJ-21970-00-00Подножка праваяПо схеме: 1 шт.
95822-08020-00БолтПо схеме: 8 шт.
958-17080-20-00БолтПо схеме: 8 шт.
95827-08016-00БолтПо схеме: 2 шт.
901-0508X-15-00Болт с шайбойПо схеме: 2 шт.
958-17080-16-00БолтПо схеме: 2 шт.
8GJ-2193A-00-00ЗащитаПо схеме: 1 шт.
90109-066G1-00БолтПо схеме: 6 шт.
901-09062-85-00БолтПо схеме: 6 шт.
90480-27001-00ВтулкаПо схеме: 1 шт.
90480-40003-00ВтулкаПо схеме: 1 шт.
8GJ-27431-00-00Подножка задняя леваяПо схеме: 1 шт.
8GJ-27441-00-00Подножка задняя праваяПо схеме: 1 шт.
97702-50020-00ВинтПо схеме: 10 шт.
90167-05078-00ВинтПо схеме: 10 шт.
8GJ-2195E-00-00ПластинаПо схеме: 1 шт.
8GJ-2195F-00-00ПластинаПо схеме: 1 шт.
8GJ-2198F-00-00Cover 1По схеме: 1 шт.
8GJ-2198J-00-00КрышкаПо схеме: 1 шт.
90269-05003-00ЗаклёпкаПо схеме: 6 шт.
8GJ-77557-00-00КрышкаПо схеме: 1 шт.
8GJ-77557-01-00Защита 7По схеме: 1 шт.
90267-47195-00Заклёпка (4.7X16.4 мм, жёлтая)По схеме: 11 шт.
90267-47187-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 3 шт.
90201-05033-00ШайбаПо схеме: 11 шт.
8GJ-2197E-00-00ЗащитаПо схеме: 1 шт. · FR
8GJ-241A4-00-00УплотнениеПо схеме: 1 шт.
8GJ-241A5-00-00УплотнениеПо схеме: 1 шт.
90269-05055-00ЗаклёпкаПо схеме: 5 шт.
8GC-2179D-00-00ТабличкаПо схеме: 1 шт.
90269-05002-00ЗаклёпкаПо схеме: 2 шт.
