8GJ-24111-00-00Бак топливныйПо схеме: 1 шт.

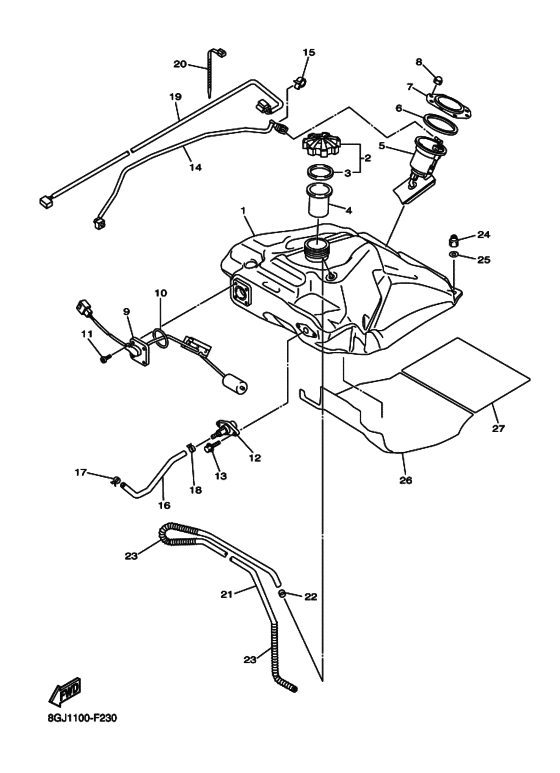

Схема узла
27 позиций · 40 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуТопливный бак
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8FG-24610-00-00Крышка бака топливного с прокладкойПо схеме: 1 шт.
8FG-24610-01-00Крышка бакаПо схеме: 1 шт.
8FG-24641-00-00ПрокладкаПо схеме: 1 шт.
8HV-24641-00-00Прокладка крышкиПо схеме: 1 шт.
8FN-24114-00-00Tube, FillerПо схеме: 1 шт.
8GC-13907-00-00Насос топливныйПо схеме: 1 шт.
8GC-13907-04-00FUEL PUMP COMP.По схеме: 1 шт.
8FP-24486-00-00Кольцо уплотнительноеПо схеме: 1 шт.
8FP-24491-00-00Кронштейн топливного насосаПо схеме: 1 шт.
95302-06800-00ГайкаПо схеме: 6 шт.
95380-06800-00ГайкаПо схеме: 6 шт.
8GC-85752-00-00Датчик уровня топливаПо схеме: 1 шт.
8GC-85752-01-00Sender Unit Assy, Fuel MeterПо схеме: 1 шт.
93210-41041-00Кольцо уплотнительноеПо схеме: 1 шт.
98902-05008-00ВинтПо схеме: 4 шт.
8FP-24362-00-00КлапанПо схеме: 1 шт.
8FP-24362-01-00バルブ，チエツク １По схеме: 1 шт.
958-22060-12-00БолтПо схеме: 2 шт.
958-17060-12-00БолтПо схеме: 2 шт.
95812-06012-00БолтПо схеме: 2 шт.
8GJ-24311-00-00ТрубкаПо схеме: 1 шт.
90464-14004-00СкобаПо схеме: 1 шт.
8GC-24312-00-00ТрубкаПо схеме: 1 шт.
90467-13083-00ХомутПо схеме: 1 шт.
90467-13133-00ХомутПо схеме: 1 шт.
90467-13071-00ХомутПо схеме: 1 шт.
90467-13133-00ХомутПо схеме: 1 шт.
8GC-82309-00-00ПроводПо схеме: 1 шт.
904-64130-77-00Хомут пластмассовыйПо схеме: 1 шт.
904-64151-95-00Хомут пластмассовыйПо схеме: 1 шт.
8GJ-24313-00-00ТрубкаПо схеме: 1 шт.
90468-02078-00ХомутПо схеме: 1 шт.
90501-08668-00Трубка защитнаяПо схеме: 2 шт.
95702-08300-00ГайкаПо схеме: 2 шт.
957-17083-00-00ГайкаПо схеме: 2 шт.
90201-08784-00ШайбаПо схеме: 2 шт.
8GJ-2416F-00-00Insulator, Fuel Tank 1По схеме: 1 шт.
8GJ-2416G-00-00Insulator, Fuel Tank 2По схеме: 1 шт.
8GJ-2416G-01-00Изоляция бакаПо схеме: 1 шт.
