8GC-13595-00-00ПатрубокПо схеме: 2 шт.

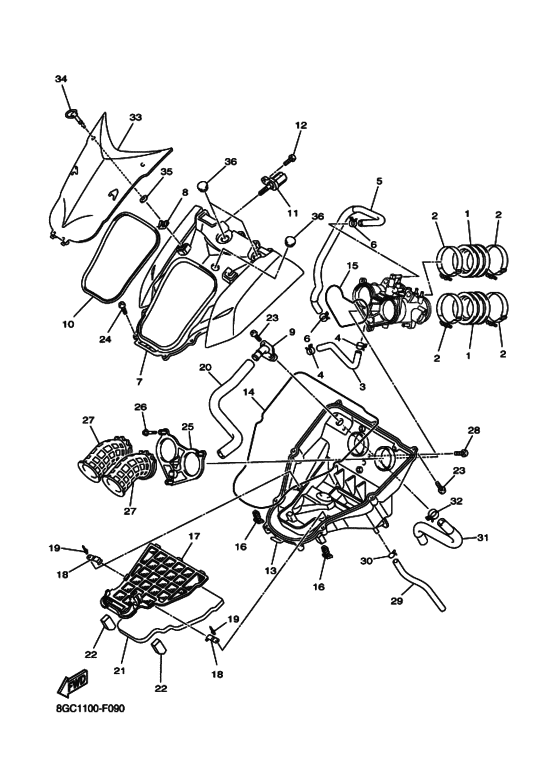

Схема узла
36 позиций · 44 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуВпускная система
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
90450-60004-00ХомутПо схеме: 4 шт.
8GC-1243A-00-00ШлангПо схеме: 1 шт.
90467-110A2-00ХомутПо схеме: 2 шт.
8GC-12578-00-00ШлангПо схеме: 1 шт.
90467-110A2-00ХомутПо схеме: 2 шт.
8GC-14431-00-00Глушитель впуска, крышкаПо схеме: 1 шт.
4XV-2177L-01-00СкобаПо схеме: 2 шт.
8GC-14485-00-00ПатрубокПо схеме: 1 шт.
8GC-14457-00-00УплотнениеПо схеме: 1 шт.
8FP-85886-00-00Датчик температуры воздухаПо схеме: 1 шт.
97702-50520-00ВинтПо схеме: 1 шт.
97780-50620-00ВинтПо схеме: 1 шт.
8GC-W1444-00-00Глушитель впуска, основаниеПо схеме: 1 шт.
8GC-W1444-10-00Глушитель впуска, основаниеПо схеме: 1 шт.
8GC-14452-00-00УплотнениеПо схеме: 1 шт.
8GC-14462-00-00УплотнениеПо схеме: 1 шт.
51Y-14462-00-00УплотнительПо схеме: 1 шт.
8GC-14435-00-00ВтулкаПо схеме: 2 шт.
8GC-14472-00-00ПерегородкаПо схеме: 1 шт.
8GC-14472-10-00Основание фильтраПо схеме: 1 шт.
8GC-14406-00-00ШарнирПо схеме: 2 шт.
90267-32192-00Заклёпка (3.2X13.8 мм)По схеме: 2 шт.
8GC-14419-00-00ТрубкаПо схеме: 1 шт.
8GC-14451-00-00Фильтр воздушныйПо схеме: 1 шт.
8GC-14425-00-00ДемпферПо схеме: 2 шт.
97702-50025-00ВинтПо схеме: 7 шт.
97707-50025-00ВинтПо схеме: 7 шт.
97702-50020-00ВинтПо схеме: 4 шт.
90167-05078-00ВинтПо схеме: 4 шт.
8GC-14453-00-00Фланец патрубковПо схеме: 1 шт.
90109-05005-00БолтПо схеме: 3 шт.
8GC-14469-00-00ПатрубокПо схеме: 2 шт.
97702-50020-00ВинтПо схеме: 1 шт.
90167-05078-00ВинтПо схеме: 1 шт.
90445-11M52-00ТрубкаПо схеме: 1 шт.
90445-11293-00Трубка (L198)По схеме: 1 шт.
90467-100A1-00ХомутПо схеме: 1 шт.
8GJ-21745-00-00ТрубкаПо схеме: 1 шт.
90467-22097-00ХомутПо схеме: 1 шт.
8GC-14417-00-00КрышкаПо схеме: 1 шт.
3FV-28386-00-00Замок/фиксаторПо схеме: 2 шт.
2TK-21757-00-00ШайбаПо схеме: 2 шт.
8GC-14445-00-00ЗаглушкаПо схеме: 3 шт.
