8GJ-47331-00-00Рычаг переднийПо схеме: 1 шт.

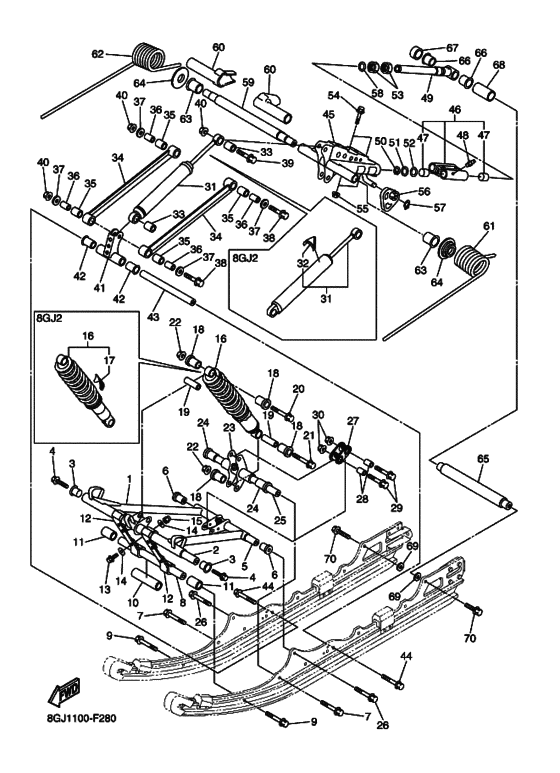

Схема узла
68 позиций · 78 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадняя подвеска & Амортизатор
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8GJ-47331-01-00Рычаг 1По схеме: 1 шт.
8GJ-47465-00-00ВалПо схеме: 1 шт.
90386-22001-00ВтулкаПо схеме: 2 шт.
90105-10146-00БолтПо схеме: 2 шт.
901-05101-45-00БолтПо схеме: 2 шт.
8ES-47486-00-00ВалПо схеме: 1 шт.
903-87100-22-00ВтулкаПо схеме: 2 шт.
90105-10092-00БолтПо схеме: 2 шт.
8ES-47485-00-00ВалПо схеме: 1 шт.
90105-10092-00БолтПо схеме: 2 шт.
90387-19002-00ВтулкаПо схеме: 1 шт.
90387-19001-00ВтулкаПо схеме: 2 шт.
8ET-47495-10-00Ограничитель ходаПо схеме: 2 шт.
97007-06025-00БолтПо схеме: 4 шт.
970-17060-25-00БолтПо схеме: 4 шт.
90201-06747-00ШайбаПо схеме: 8 шт.
95707-06300-00ГайкаПо схеме: 4 шт.
8GJ-47481-00-00АмортизаторПо схеме: 1 шт.
903-81141-01-00ВтулкаПо схеме: 4 шт.
90387-105G5-00ВтулкаПо схеме: 2 шт.
95817-10045-00БолтПо схеме: 1 шт.
90101-10738-00БолтПо схеме: 1 шт.
90101-10559-00БолтПо схеме: 1 шт.
956-07102-00-00ГайкаПо схеме: 2 шт.
8ES-47349-00-00КреплениеПо схеме: 1 шт.
8ES-47349-01-00КреплениеПо схеме: 1 шт.
903-86200-01-00ВтулкаПо схеме: 2 шт.
8ES-47487-00-00ВалПо схеме: 1 шт.
90105-10092-00БолтПо схеме: 2 шт.
8FK-47416-00-00КреплениеПо схеме: 1 шт.
8FK-47416-01-00КреплениеПо схеме: 1 шт.
90387-10024-00ВтулкаПо схеме: 2 шт.
95817-10045-00БолтПо схеме: 2 шт.
956-07102-00-00ГайкаПо схеме: 2 шт.
8GJ-47480-00-00АмортизаторПо схеме: 1 шт.
90387-10023-00ВтулкаПо схеме: 2 шт.
8FK-47494-00-00ТягаПо схеме: 2 шт.
90386-16001-00ВтулкаПо схеме: 4 шт.
90387-101A1-00ВтулкаПо схеме: 4 шт.
90201-105A2-00ШайбаПо схеме: 4 шт.
95817-10090-00БолтПо схеме: 2 шт.
95817-10040-00БолтПо схеме: 1 шт.
958-14100-40-00БолтПо схеме: 1 шт.
956-07102-00-00ГайкаПо схеме: 3 шт.
8FK-47349-00-00КреплениеПо схеме: 1 шт.
8FK-47349-10-00КреплениеПо схеме: 1 шт.
903-86200-01-00ВтулкаПо схеме: 2 шт.
8ES-47487-00-00ВалПо схеме: 1 шт.
90105-10092-00БолтПо схеме: 2 шт.
8ET-47332-00-00РычагПо схеме: 1 шт.
8ET-47332-01-00Рычаг подвески заднийПо схеме: 1 шт.
8ES-4745D-00-00Ограничитель ходаПо схеме: 1 шт.
90380-24001-00ВтулкаПо схеме: 4 шт.
937-00060-04-00Штуцер для смазкиПо схеме: 2 шт.
93700-06M03-00Штуцер для смазкиПо схеме: 2 шт.
8ET-4745A-00-00ТягаПо схеме: 2 шт.
99009-24400-00Кольцо стопорноеПо схеме: 2 шт.
90201-24015-00ШайбаПо схеме: 2 шт.
90202-25001-00ШайбаПо схеме: 2 шт.
8ES-48142-00-00ОграничительПо схеме: 4 шт.
95817-10055-00БолтПо схеме: 2 шт.
956-07102-00-00ГайкаПо схеме: 2 шт.
8ES-47447-00-00РегуляторПо схеме: 2 шт.
99009-14400-00Кольцо стопорноеПо схеме: 2 шт.
90202-25002-00ШайбаПо схеме: 2 шт.
8GJ-47475-00-00ВалПо схеме: 1 шт.
8ES-47445-00-00ЗащитаПо схеме: 2 шт.
8ET-47473-10-00Пружина левая (K=3000NMM/DEG)По схеме: 1 шт. · 1K=3000NMM/DEG
8ET-47474-10-00Пружина правая (K=3000NMM/DEG)По схеме: 1 шт. · 2K=3000NMM/DEG
903-81281-08-00ВтулкаПо схеме: 2 шт.
8ES-47467-00-00ШайбаПо схеме: 2 шт.
8ES-47337-00-00ВалПо схеме: 1 шт.
90386-25001-00ВтулкаПо схеме: 4 шт.
90387-26002-00ВтулкаПо схеме: 1 шт.
90387-26003-00ВтулкаПо схеме: 2 шт.
90201-10028-00ШайбаПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
