8FM-23711-00-00ЛыжаПо схеме: 1 шт.

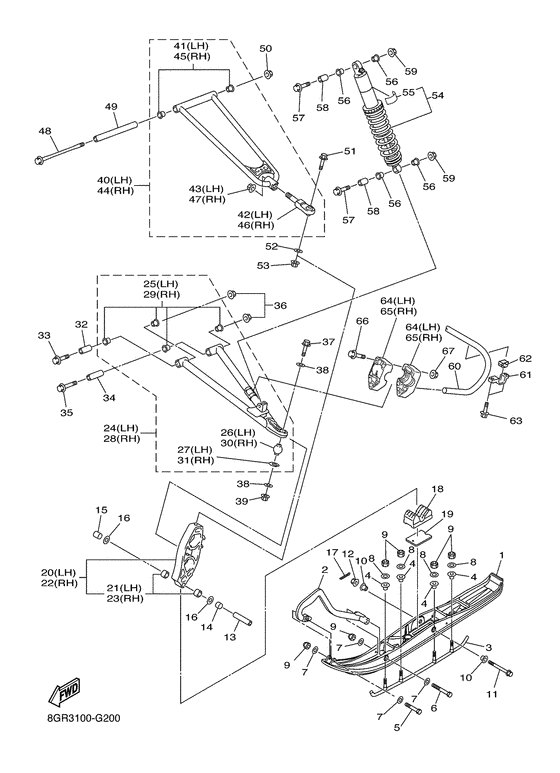

Схема узла
67 позиций · 89 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЛыжа & Передняя подвеска
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8FM-23711-00-BKSKI 1По схеме: 1 шт.
8DM-23712-00-00Ручка лыжиПо схеме: 1 шт.
8DM-23712-00-BKReinforcement, HeadПо схеме: 1 шт.
8GP-23731-00-00КонёкПо схеме: 1 шт.
8EK-23751-00-00ВтулкаПо схеме: 1 шт.
8EK-F3751-00-00ВтулкаПо схеме: 1 шт.
970-27080-55-00БолтПо схеме: 1 шт.
97017-08055-00БолтПо схеме: 1 шт.
970-27081-00-00БолтПо схеме: 1 шт.
90201-08784-00ШайбаПо схеме: 8 шт.
90201-086P8-00ШайбаПо схеме: 8 шт.
95707-08300-00ГайкаПо схеме: 1 шт.
957-17083-00-00ГайкаПо схеме: 1 шт.
8EX-23754-00-00ВтулкаПо схеме: 1 шт.
90105-10106-00БолтПо схеме: 2 шт.
901-05104-10-00БолтПо схеме: 2 шт.
956-02102-00-00ГайкаПо схеме: 2 шт.
903-87100-61-00ВтулкаПо схеме: 2 шт.
90387-16017-00ВтулкаПо схеме: 2 шт.
90387-16021-00ВтулкаПо схеме: 2 шт.
90201-16022-00Шайба (T=0.5 мм)По схеме: 4 шт.
914-01200-20-00ШплинтПо схеме: 2 шт.
914-90200-25-00ШплинтПо схеме: 2 шт.
8GR-23743-00-00Подушка лыжи (ограничитель хода)По схеме: 2 шт.
8FM-23744-00-00Основание подушкиПо схеме: 2 шт.
8GK-23501-10-00Стойка леваяПо схеме: 1 шт.
903-8416N-51-00Втулка биметаллическаяПо схеме: 2 шт.
8GK-23502-10-00Стойка праваяПо схеме: 1 шт.
903-8416N-51-00Втулка биметаллическаяПо схеме: 2 шт.
8GK-23570-00-P3Рычаг нижний левыйПо схеме: 1 шт. · Sm1
8GK-23570-C0-00Рычаг нижний левыйПо схеме: 1 шт. · Sm1
90381-16N51-00ВтулкаПо схеме: 4 шт.
8GK-23579-00-00Шаровое соединениеПо схеме: 1 шт.
8GK-23579-01-00Шаровое соединениеПо схеме: 1 шт.
99009-35700-00Кольцо стопорноеПо схеме: 1 шт.
8GK-23580-00-P3Рычаг нижний правыйПо схеме: 1 шт. · Sm1
8GK-23580-C0-00Рычаг нижний правыйПо схеме: 1 шт. · Sm1
90381-16N51-00ВтулкаПо схеме: 4 шт.
8GK-23579-00-00Шаровое соединениеПо схеме: 1 шт.
8GK-23579-01-00Шаровое соединениеПо схеме: 1 шт.
99009-35700-00Кольцо стопорноеПо схеме: 1 шт.
903-87100-56-00ВтулкаПо схеме: 2 шт.
90387-10093-00ВтулкаПо схеме: 2 шт.
90105-10211-00БолтПо схеме: 2 шт.
903-87100-57-00ХомутПо схеме: 2 шт.
90387-10074-00ВтулкаПо схеме: 2 шт.
90105-10212-00БолтПо схеме: 2 шт.
956-02102-00-00ГайкаПо схеме: 4 шт.
90105-10210-00БолтПо схеме: 2 шт.
90201-10051-00ШайбаПо схеме: 4 шт.
956-02102-00-00ГайкаПо схеме: 2 шт.
8GK-23540-01-P5Рычаг верхний левыйПо схеме: 1 шт. · Sm1
8GK-23540-C0-00Рычаг верхний левыйПо схеме: 1 шт. · Sm1
903-8115N-50-00ВтулкаПо схеме: 2 шт.
8GK-23549-00-00Шаровое соединениеПо схеме: 1 шт.
95602-14200-00ГайкаПо схеме: 1 шт.
956-07142-00-00ГайкаПо схеме: 1 шт.
8GK-23550-01-P5Рычаг верхний правыйПо схеме: 1 шт. · Sm1
8GK-23550-C0-00Рычаг верхний правыйПо схеме: 1 шт. · Sm1
903-8115N-50-00ВтулкаПо схеме: 2 шт.
8GK-23549-00-00Шаровое соединениеПо схеме: 1 шт.
95602-14200-00ГайкаПо схеме: 1 шт.
956-07142-00-00ГайкаПо схеме: 1 шт.
90105-10213-00БолтПо схеме: 2 шт.
90387-10058-00ХомутПо схеме: 2 шт.
956-02102-00-00ГайкаПо схеме: 2 шт.
91312-10045-00БолтПо схеме: 2 шт.
90201-10052-00ШайбаПо схеме: 2 шт.
956-02102-00-00ГайкаПо схеме: 2 шт.
8GR-2376A-40-00Амортизатор с пружинойПо схеме: 1 шт. · For eur
8GR-2376A-50-00Амортизатор с пружинойПо схеме: 1 шт. · For jpn
4AA-22259-40-00Наклейка предупредительная (EUR, RUS)По схеме: 1 шт. · For eur
4AA-22259-50-00Наклейка предупредительнаяПо схеме: 1 шт. · For jpn
903-81141-01-00ВтулкаПо схеме: 8 шт.
95812-10045-00БолтПо схеме: 4 шт.
95817-10045-00БолтПо схеме: 4 шт.
90387-105G5-00ВтулкаПо схеме: 4 шт.
956-02102-00-00ГайкаПо схеме: 4 шт.
8GK-2386E-10-00СтабилизаторПо схеме: 1 шт.
8GK-2386C-00-00Крепление стабилизатораПо схеме: 2 шт.
8GK-2386G-10-00ВтулкаПо схеме: 2 шт.
95812-08020-00БолтПо схеме: 4 шт.
8GK-2385L-10-00Наконечник стабилизатора левыйПо схеме: 2 шт.
8GK-2385M-10-00Наконечник стабилизатора правыйПо схеме: 2 шт.
95812-06040-00БолтПо схеме: 6 шт.
95817-06040-00БолтПо схеме: 6 шт.
95602-06200-00ГайкаПо схеме: 6 шт.
95604-06200-00ГайкаПо схеме: 6 шт.
