8GJ-77711-00-33ПанельПо схеме: 1 шт. · Ur for yb

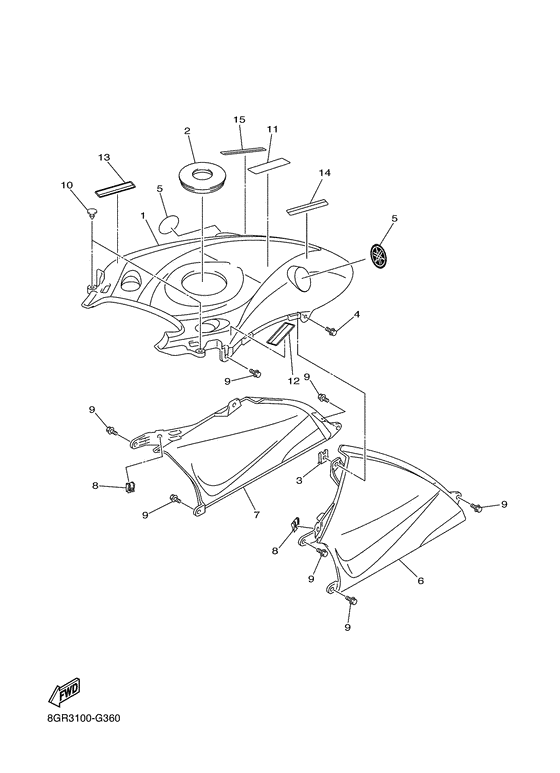

Схема узла
11 позиций · 16 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуПанель
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8GJ-77711-00-P2ПанельПо схеме: 1 шт. · Ur for drmk
8FP-77746-00-00УплотнениеПо схеме: 1 шт.
8FP-77746-01-00ВтулкаПо схеме: 1 шт.
90183-06069-00Гайка-скобаПо схеме: 2 шт.
90109-06220-00БолтПо схеме: 2 шт.
5YU-2411B-01-00Наклейка (эмблема)По схеме: 2 шт.
8GJ-21711-00-00Крышка леваяПо схеме: 1 шт. · Ur for drmk
8GJ-21711-20-00Крышка леваяПо схеме: 1 шт. · Ur for yb
8GJ-21721-00-00Крышка праваяПо схеме: 1 шт. · Ur for drmk
8GJ-21721-20-00Крышка праваяПо схеме: 1 шт. · Ur for yb
4XV-2177L-01-00СкобаПо схеме: 2 шт.
90109-06220-00БолтПо схеме: 8 шт.
90338-04208-00PlugПо схеме: 2 шт.
8GC-2415E-J0-00Наклейка предупредительнаяПо схеме: 1 шт. · For jpn
8GC-2415E-E0-00Наклейка предупредительнаяПо схеме: 1 шт.
