8AC-47411-10-00Полоз трака левыйПо схеме: 1 шт.

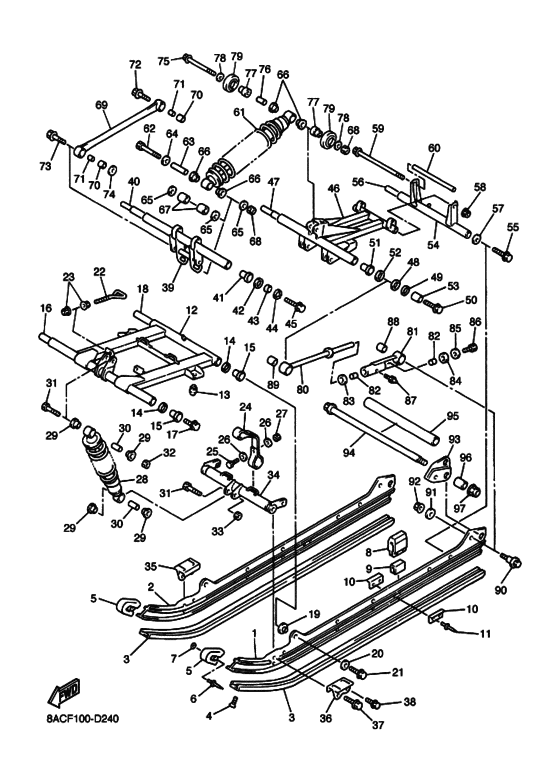

Схема узла
97 позиций · 129 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадняя подвеска & Амортизатор
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AC-47414-10-00Полоз трака правыйПо схеме: 1 шт.
8AC-47421-00-00СклизПо схеме: 2 шт.
8AC-47421-00-XXСклизПо схеме: 2 шт.
SMA-8CW92-70-BKRunner, SlidingПо схеме: 2 шт.
90151-06010-00ВинтПо схеме: 2 шт.
901-51060-05-00ВинтПо схеме: 2 шт.
8ED-47422-00-00Наконечник полозаПо схеме: 2 шт.
902-67481-94-00Заклёпка (4.8X28 мм, серебристая)По схеме: 2 шт.
90201-047R8-00ШайбаПо схеме: 2 шт.
8AC-47457-00-00ДемпферПо схеме: 2 шт.
8AC-47341-00-00ПроставкаПо схеме: 2 шт.
8AX-47458-00-00Пластина упораПо схеме: 4 шт.
902-67481-99-00Заклёпка (4.8X28.3 мм)По схеме: 4 шт.
8AC-47331-00-00Рычаг подвескиПо схеме: 1 шт.
83M-21488-00-00ДемпферПо схеме: 2 шт.
90201-210U0-00ШайбаПо схеме: 4 шт.
90381-19111-00ВтулкаПо схеме: 4 шт.
8AC-47465-00-00ВалПо схеме: 1 шт.
90105-103A1-00БолтПо схеме: 2 шт.
901-09107-71-00БолтПо схеме: 2 шт.
83R-47485-02-00ВалПо схеме: 1 шт.
90387-105G6-00ВтулкаПо схеме: 2 шт.
902-01100-L3-00ШайбаПо схеме: 2 шт.
90201-106F2-00ШайбаПо схеме: 2 шт.
90105-10433-00БолтПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
8CR-47448-00-00Рым крепления ремняПо схеме: 2 шт.
957-07085-00-00ГайкаПо схеме: 4 шт.
90179-08491-00ГайкаПо схеме: 4 шт.
8CV-47495-00-00Ремень (ограничитель хода подвески)По схеме: 2 шт.
97007-06025-00БолтПо схеме: 4 шт.
970-17060-25-00БолтПо схеме: 4 шт.
90201-06747-00ШайбаПо схеме: 8 шт.
95707-06300-00ГайкаПо схеме: 4 шт.
8AC-47481-00-00Амортизатор (EB)По схеме: 1 шт.
903-81141-01-00ВтулкаПо схеме: 4 шт.
90387-105G5-00ВтулкаПо схеме: 2 шт.
90101-10738-00БолтПо схеме: 2 шт.
90101-10559-00БолтПо схеме: 2 шт.
90185-10110-00Гайка самоконтрящаясяПо схеме: 1 шт.
90185-10120-00Гайка самоконтрящаясяПо схеме: 1 шт.
956-07101-00-00ГайкаПо схеме: 1 шт.
95617-10100-00ГайкаПо схеме: 1 шт.
8AC-47418-00-00Крепление амортизатораПо схеме: 1 шт.
8DF-47463-01-00КреплениеПо схеме: 1 шт.
8DF-47464-01-00КреплениеПо схеме: 1 шт.
90105-10433-00БолтПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
90105-08450-00БолтПо схеме: 2 шт.
958-17080-20-00БолтПо схеме: 2 шт.
8AC-47416-00-00КреплениеПо схеме: 1 шт.
8AC-47416-01-00КреплениеПо схеме: 1 шт.
8AC-47488-10-00ВалПо схеме: 1 шт.
90381-22099-00ВтулкаПо схеме: 2 шт.
90201-207J5-00ШайбаПо схеме: 2 шт.
90387-2004V-00ВтулкаПо схеме: 2 шт.
99009-20400-00Кольцо стопорноеПо схеме: 2 шт.
90105-103A1-00БолтПо схеме: 2 шт.
901-09107-71-00БолтПо схеме: 2 шт.
8AC-47332-00-00Рычаг заднийПо схеме: 1 шт.
8AC-47475-00-00ВалПо схеме: 1 шт.
90201-266L1-00ШайбаПо схеме: 2 шт.
90201-250T6-00ШайбаПо схеме: 2 шт.
90105-10433-00БолтПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
903-81281-08-00ВтулкаПо схеме: 2 шт.
90201-286K9-00Шайба (T=1.0 мм)По схеме: 2 шт.
90387-2515E-00ВтулкаПо схеме: 2 шт.
8AC-47417-00-00КреплениеПо схеме: 1 шт.
90105-10433-00БолтПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
83R-47485-02-00ВалПо схеме: 1 шт.
902-01101-36-00ШайбаПо схеме: 2 шт.
95607-08200-00ГайкаПо схеме: 1 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 1 шт.
95827-08220-00БолтПо схеме: 1 шт.
90387-083G6-00ВтулкаПо схеме: 1 шт.
8AC-47480-30-00АмортизаторПо схеме: 1 шт.
8AC-4631K-00-00БолтПо схеме: 1 шт.
90387-1009S-00ВтулкаПо схеме: 1 шт.
90201-103U4-00ШайбаПо схеме: 1 шт.
90201-10039-00ШайбаПо схеме: 1 шт.
90201-100U1-00ШайбаПо схеме: 3 шт.
903-81141-01-00ВтулкаПо схеме: 4 шт.
90387-1404R-00ВтулкаПо схеме: 2 шт.
956-07101-00-00ГайкаПо схеме: 2 шт.
95617-10100-00ГайкаПо схеме: 2 шт.
8CR-47494-01-00ТягаПо схеме: 2 шт.
903-81141-09-00ВтулкаПо схеме: 4 шт.
90387-100X3-00ВтулкаПо схеме: 4 шт.
90105-10739-00БолтПо схеме: 2 шт.
90105-10115-00Bolt, FlangeПо схеме: 2 шт.
90105-10289-00Bolt, Washer BasedПо схеме: 2 шт.
958-17100-35-00БолтПо схеме: 2 шт.
90105-10436-00БолтПо схеме: 2 шт.
958-14100-40-00БолтПо схеме: 2 шт.
90201-100U1-00ШайбаПо схеме: 2 шт.
901-05101-05-00БолтПо схеме: 1 шт.
95817-10110-00БолтПо схеме: 1 шт.
90387-105G5-00ВтулкаПо схеме: 1 шт.
8AC-47366-00-00ВтулкаПо схеме: 2 шт.
902-01101-36-00ШайбаПо схеме: 2 шт.
8AC-47310-10-00РоликПо схеме: 2 шт.
8AC-4745A-00-00ТягаПо схеме: 2 шт.
8AC-4745A-10-00ТягаПо схеме: 2 шт.
8CR-4745B-00-00ТягаПо схеме: 2 шт.
90384-16251-00Втулка биметаллическаяПо схеме: 4 шт.
90202-16231-00ШайбаПо схеме: 2 шт.
90202-16232-00ШайбаПо схеме: 2 шт.
90201-106F2-00ШайбаПо схеме: 2 шт.
97027-10025-00БолтПо схеме: 2 шт.
97017-10025-00БолтПо схеме: 2 шт.
937-00060-04-00Штуцер для смазкиПо схеме: 2 шт.
93700-06M03-00Штуцер для смазкиПо схеме: 2 шт.
90380-22232-00ВтулкаПо схеме: 2 шт.
90380-28235-00ВтулкаПо схеме: 2 шт.
8DF-47367-00-00БолтПо схеме: 2 шт.
8DF-47367-09-00Screw, Rear PivotПо схеме: 2 шт.
90201-101U2-00ШайбаПо схеме: 2 шт.
956-07102-00-00ГайкаПо схеме: 2 шт.
8AC-47349-00-00Крепление полозаПо схеме: 2 шт.
83R-47520-10-00ОсьПо схеме: 1 шт.
8JN-47520-00-00ВалПо схеме: 1 шт.
83R-47469-00-00ВтулкаПо схеме: 1 шт.
83R-47469-10-00ВтулкаПо схеме: 1 шт.
90387-203H0-00ВтулкаПо схеме: 2 шт.
903-87200-22-00ВтулкаПо схеме: 2 шт.
956-07142-00-00ГайкаПо схеме: 1 шт.
