88F-12621-02-00Корпус вентилятораПо схеме: 1 шт.

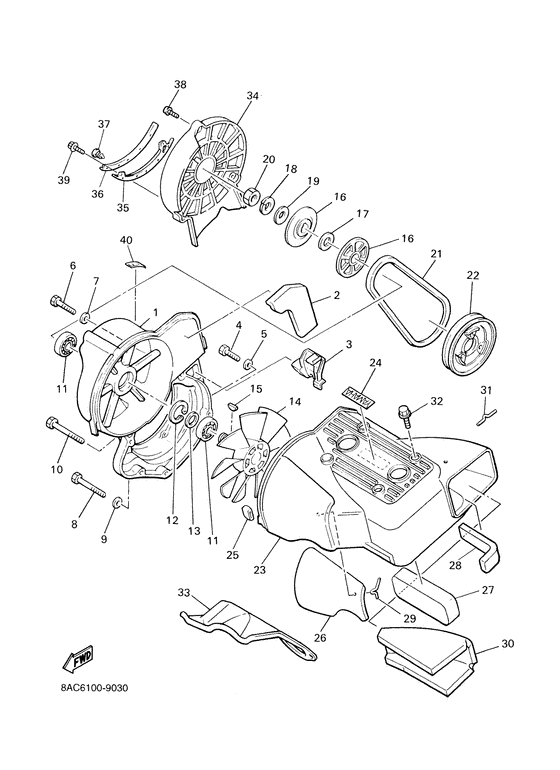

Схема узла
40 позиций · 56 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКожух охлаждения & Вентилятор
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
88T-12621-01-00Корпус вентилятораПо схеме: 1 шт.
8Y0-12679-00-00УплотнениеПо схеме: 1 шт.
8Y0-12658-00-00УплотнениеПо схеме: 1 шт.
97027-08040-00БолтПо схеме: 2 шт.
90101-08499-00БолтПо схеме: 2 шт.
929-07086-00-00ШайбаПо схеме: 2 шт.
970-27080-55-00БолтПо схеме: 1 шт.
97017-08055-00БолтПо схеме: 1 шт.
929-07086-00-00ШайбаПо схеме: 1 шт.
97027-08075-00БолтПо схеме: 1 шт.
97017-08075-00БолтПо схеме: 1 шт.
929-07086-00-00ШайбаПо схеме: 1 шт.
97027-08075-00БолтПо схеме: 1 шт.
97017-08075-00БолтПо схеме: 1 шт.
933-06203-15-00Подшипник (B6203)По схеме: 2 шт.
933-06203-48-00ПодшипникПо схеме: 2 шт.
99009-40500-00Кольцо стопорноеПо схеме: 1 шт.
93420-40064-00Стопорное кольцоПо схеме: 1 шт.
90201-17713-00ШайбаПо схеме: 1 шт.
8H8-12611-01-00Крыльчатка вентилятораПо схеме: 1 шт.
90280-05014-00ШпонкаПо схеме: 1 шт.
8H8-12619-01-00Шкив вентилятораПо схеме: 2 шт.
90214-17017-00Шайба (0.5T)По схеме: 1 шт. · Ur un
90214-17018-00Шайба (1.0T)По схеме: 1 шт. · Ur un
92907-16100-00Шайба гровернаяПо схеме: 1 шт.
90201-17713-00ШайбаПо схеме: 1 шт.
90170-16425-00ГайкаПо схеме: 1 шт.
8H8-12612-00-00Ремень вентилятораПо схеме: 1 шт.
8H8-12618-01-00ШкивПо схеме: 1 шт.
8H8-12651-02-00Кожух охлаждения двигателяПо схеме: 1 шт.
992-36000-80-00Наклейка YAMAHA (все, кроме LGM3)По схеме: 1 шт.
992-46000-80-00Наклейка (YAMAHA)По схеме: 1 шт.
8H8-12658-00-00УплотнениеПо схеме: 2 шт.
8H8-12659-00-00УплотнениеПо схеме: 1 шт.
8H8-12669-00-00УплотнениеПо схеме: 1 шт.
8V8-12678-00-00УплотнениеПо схеме: 1 шт.
91401-16025-00СкобаПо схеме: 3 шт.
91401-16030-00ШплинтПо схеме: 3 шт.
8AT-12679-00-00УплотнениеПо схеме: 1 шт.
91401-16025-00СкобаПо схеме: 3 шт.
91401-16030-00ШплинтПо схеме: 3 шт.
90119-06108-00БолтПо схеме: 4 шт.
97017-06016-00БолтПо схеме: 4 шт.
8H8-12652-00-00Деталь кожухаПо схеме: 1 шт.
8L0-12616-00-00Крышка вентилятораПо схеме: 1 шт.
8Y0-12637-02-00КреплениеПо схеме: 1 шт.
8Y0-12687-02-00УплотнениеПо схеме: 1 шт.
90269-05051-00ЗаклёпкаПо схеме: 5 шт.
98907-06025-00ВинтПо схеме: 2 шт.
901-1006X-77-00БолтПо схеме: 2 шт.
1TK-E3573-00-00Bolt 1По схеме: 2 шт.
95807-06025-00БолтПо схеме: 1 шт.
958-17060-25-00БолтПо схеме: 1 шт.
95822-06025-00БолтПо схеме: 1 шт.
8K4-12628-00-00Наклейка предупредительнаяПо схеме: 1 шт.
