8AC-21910-01-00Рама, комплектПо схеме: 1 шт.

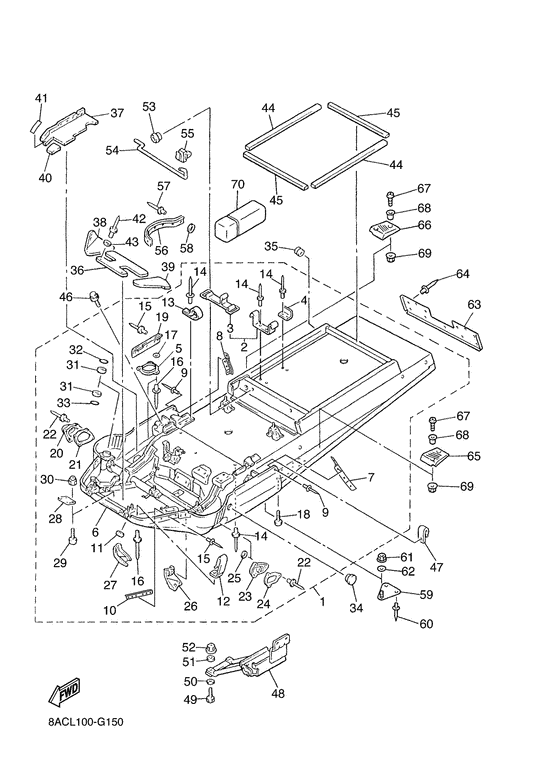

Схема узла
70 позиций · 91 артикулНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуРама
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
81E-21945-00-00Крепление инструментаПо схеме: 1 шт.
4J2-82131-01-00РеменьПо схеме: 1 шт.
83R-21955-00-00Крепление инструментаПо схеме: 1 шт.
83R-2198F-00-00КрышкаПо схеме: 1 шт.
8AC-21912-00-00ПанельПо схеме: 1 шт.
83R-21986-00-00Деталь усиления рамыПо схеме: 1 шт.
83R-21987-00-00Деталь усиления рамыПо схеме: 1 шт.
90267-49152-00Заклёпка (4.9X16.1 мм)По схеме: 6 шт.
8AC-21965-00-00Patch 5По схеме: 2 шт.
90387-081R2-00ВтулкаПо схеме: 2 шт.
90387-062M9-00ВтулкаПо схеме: 2 шт.
90465-08368-00СкобаПо схеме: 5 шт.
90465-08277-00СкобаПо схеме: 5 шт.
90462-05059-00СкобаПо схеме: 1 шт.
904-62102-36-00ClampПо схеме: 1 шт.
90462-05061-00СкобаПо схеме: 1 шт.
90267-48060-00Заклёпка (4.8X12.9 мм, чёрная)По схеме: 40 шт.
90267-48051-00Заклёпка (4.8X18.7 мм, чёрная)По схеме: 14 шт.
90267-48018-00Заклёпка (4.8X18.6 мм, чёрная)По схеме: 42 шт.
902-01043-25-00ШайбаПо схеме: 3 шт.
90201-04027-00ШайбаПо схеме: 3 шт.
902-01044-R6-00ШайбаПо схеме: 3 шт.
98907-06016-00ВинтПо схеме: 4 шт.
8AT-77527-01-00ПластинаПо схеме: 2 шт.
8AT-77527-02-00ПластинаПо схеме: 2 шт.
8AT-23818-00-00Уплотнение рулевой тяги правоеПо схеме: 1 шт.
8AT-77526-00-00ШайбаПо схеме: 1 шт.
90267-40029-00Заклёпка (4X18 мм, чёрная)По схеме: 7 шт.
8M6-2198F-00-00Cover 1По схеме: 1 шт.
8M6-21998-00-00ВтулкаПо схеме: 1 шт.
90201-043H5-00ШайбаПо схеме: 3 шт.
90201-04027-00ШайбаПо схеме: 3 шт.
902-01044-R6-00ШайбаПо схеме: 3 шт.
8AT-2194Y-00-00Крепление передней защитыПо схеме: 1 шт.
8AT-2195Y-00-00Крепление передней защитыПо схеме: 1 шт.
89X-21917-00-00ПанельПо схеме: 2 шт.
98907-05014-00ВинтПо схеме: 8 шт.
901-5405X-03-00ВинтПо схеме: 8 шт.
95707-05300-00ГайкаПо схеме: 8 шт.
90384-36134-00ВтулкаПо схеме: 4 шт.
93102-36232-00СальникПо схеме: 2 шт.
93103-36117-00СальникПо схеме: 2 шт.
90338-44093-00PlugПо схеме: 3 шт.
90480-15061-00ВтулкаПо схеме: 1 шт.
8AT-77271-00-00УплотнениеПо схеме: 1 шт.
8AC-77272-00-00Damper, Noise 12По схеме: 1 шт.
8AT-77273-10-00УплотнениеПо схеме: 1 шт.
8AT-77274-00-00УплотнениеПо схеме: 1 шт.
8AT-77275-00-00УплотнениеПо схеме: 1 шт.
8CR-77165-00-00ОкантовкаПо схеме: 1 шт.
90267-48018-00Заклёпка (4.8X18.6 мм, чёрная)По схеме: 2 шт.
902-01043-25-00ШайбаПо схеме: 2 шт.
90201-04027-00ШайбаПо схеме: 2 шт.
902-01044-R6-00ШайбаПо схеме: 2 шт.
83R-7717E-00-00ЛентаПо схеме: 2 шт.
83R-7717F-00-00ЛентаПо схеме: 2 шт.
83R-7717E-00-00ЛентаПо схеме: 2 шт.
958-07060-12-00БолтПо схеме: 4 шт.
958-17060-12-00БолтПо схеме: 4 шт.
90465-08125-00СкобаПо схеме: 1 шт.
90465-06376-00СкобаПо схеме: 1 шт.
8AT-2199G-01-00Крепление аккумулятораПо схеме: 1 шт.
97027-06025-00БолтПо схеме: 2 шт.
970-17060-25-00БолтПо схеме: 2 шт.
90201-06778-00ШайбаПо схеме: 2 шт.
90201-063A5-00ШайбаПо схеме: 2 шт.
95707-06300-00ГайкаПо схеме: 2 шт.
90480-10348-00ВтулкаПо схеме: 1 шт.
85R-2471A-00-00КреплениеПо схеме: 1 шт.
85R-2639F-00-00ДержательПо схеме: 1 шт.
8AT-2196T-00-00ОкантовкаПо схеме: 2 шт.
90267-40172-00Заклёпка (4X19 мм)По схеме: 12 шт.
90201-042E0-00ШайбаПо схеме: 12 шт.
90201-043H7-00ШайбаПо схеме: 12 шт.
8AC-2198G-00-00КрышкаПо схеме: 1 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 2 шт.
95707-06300-00ГайкаПо схеме: 1 шт.
90201-067A0-00ШайбаПо схеме: 1 шт.
8AC-21933-00-00Усиление рамыПо схеме: 1 шт.
90267-47186-00Заклёпка (4.7X16.4 мм, чёрная)По схеме: 6 шт.
88T-27431-10-00ПодножкаПо схеме: 1 шт.
88T-27441-10-00ПодножкаПо схеме: 1 шт.
98907-06025-00ВинтПо схеме: 4 шт.
901-1006X-77-00БолтПо схеме: 4 шт.
1TK-E3573-00-00Bolt 1По схеме: 4 шт.
903-87063-E6-00ВтулкаПо схеме: 4 шт.
90387-06158-00ВтулкаПо схеме: 4 шт.
95707-06500-00ГайкаПо схеме: 4 шт.
85L-28100-00-00Инструменты, комплектПо схеме: 1 шт.
85L-28100-01-00Инструменты, комплектПо схеме: 1 шт.
