88R-17660-03-00Щека вариатора вторичнаяПо схеме: 1 шт.

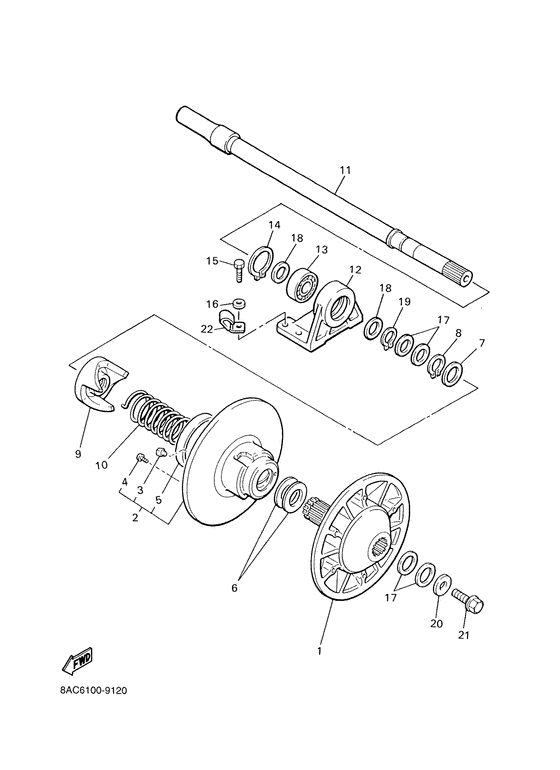

Схема узла
22 позиции · 28 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуВедомый шкив & Вал
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AT-17670-01-00Щека подвижнаяПо схеме: 1 шт.
8X6-17688-00-00УпорПо схеме: 3 шт.
90154-06062-00ВинтПо схеме: 3 шт.
98907-06016-00ВинтПо схеме: 3 шт.
90384-90081-00Втулка биметаллическаяПо схеме: 1 шт.
90201-345G2-00ШайбаПо схеме: 2 шт.
90214-29060-00ШайбаПо схеме: 1 шт.
93440-34170-00Кольцо стопорноеПо схеме: 1 шт.
8AT-17684-01-00Основание пружиныПо схеме: 1 шт.
90508-50746-00ПружинаПо схеме: 1 шт.
88N-17680-02-00Вал приводнойПо схеме: 1 шт.
88N-47631-00-00Корпус подшипникаПо схеме: 1 шт.
93306-20582-00Подшипник (62052RSC3)По схеме: 1 шт.
99009-52500-00Кольцо стопорноеПо схеме: 1 шт.
970-27080-20-00БолтПо схеме: 4 шт.
97017-08020-00БолтПо схеме: 4 шт.
929-07086-00-00ШайбаПо схеме: 4 шт.
90201-252F1-00Шайба (T=0.5 мм)По схеме: 1 шт. · Ur un
90201-25526-00Шайба (T=2.0 мм)По схеме: 2 шт. · Ur un
90201-25527-00Шайба (T=1.0 мм)По схеме: 2 шт. · Ur un
90201-257J2-00ШайбаПо схеме: 2 шт.
93410-25017-00Кольцо стопорноеПо схеме: 1 шт.
90201-104A7-00ШайбаПо схеме: 1 шт.
90201-105H3-00ШайбаПо схеме: 1 шт.
958-17100-20-00БолтПо схеме: 1 шт.
90465-08316-00СкобаПо схеме: 1 шт.
90465-06100-00СкобаПо схеме: 1 шт.
