83R-24111-00-00Бак топливныйПо схеме: 1 шт.

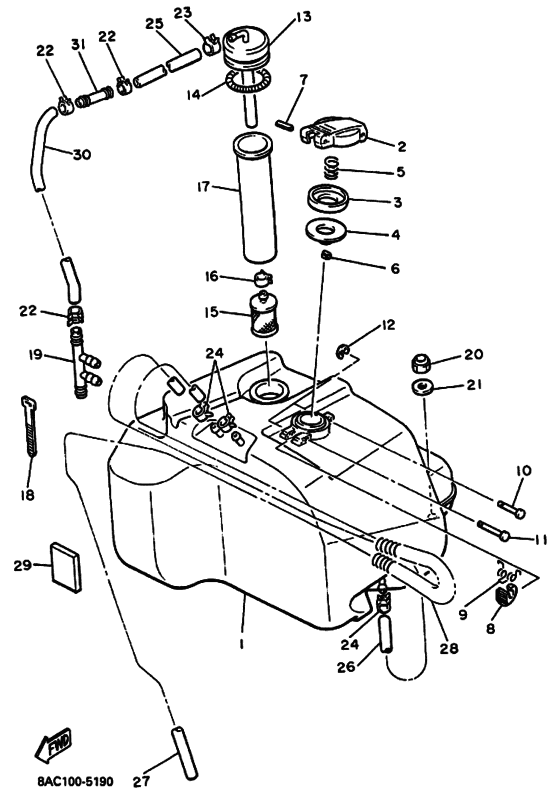

Схема узла
31 позиция · 40 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуБак топливный 2
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8W6-24611-00-00Крышка бака топливногоПо схеме: 1 шт.
813-24613-01-00ДискПо схеме: 1 шт.
8F7-24641-00-00Прокладка крышкиПо схеме: 1 шт.
89A-24641-00-00Прокладка крышкиПо схеме: 1 шт.
90501-20130-00Пружина крышкиПо схеме: 1 шт.
91609-30016-00ШтифтПо схеме: 1 шт.
91690-30016-00ШтифтПо схеме: 1 шт.
91609-25050-00ШтифтПо схеме: 1 шт.
83M-24628-00-00Крюк фиксации крышки бакаПо схеме: 1 шт.
90508-10715-00ПружинаПо схеме: 1 шт.
90249-03175-00ПалецПо схеме: 1 шт.
90249-03017-00Палец (ось зацепа)По схеме: 1 шт.
93430-02001-00Кольцо стопорноеПо схеме: 2 шт.
83R-24335-00-00ТопливозаборникПо схеме: 1 шт.
90506-06065-00ПружинаПо схеме: 1 шт.
905-06062-61-00ПружинаПо схеме: 1 шт.
8H5-24560-00-00ФильтрПо схеме: 1 шт.
90467-11032-00ХомутПо схеме: 1 шт.
90467-11044-00ХомутПо схеме: 1 шт.
813-24336-00-00ТрубкаПо схеме: 1 шт.
341-26397-01-00Хомут пластмассовыйПо схеме: 5 шт.
437-83936-01-00ХомутПо схеме: 5 шт.
437-83936-11-00Хомут пластмассовыйПо схеме: 5 шт.
82M-24376-00-00ТройникПо схеме: 1 шт.
95707-08300-00ГайкаПо схеме: 2 шт.
957-17083-00-00ГайкаПо схеме: 2 шт.
90201-08784-00ШайбаПо схеме: 2 шт.
90467-11009-00ХомутПо схеме: 3 шт.
90467-11032-00ХомутПо схеме: 1 шт.
90467-11044-00ХомутПо схеме: 1 шт.
90467-09026-00ХомутПо схеме: 3 шт.
90445-115K6-00Трубка топливная (390 мм)По схеме: 1 шт.
90445-095F1-00Трубка топливная (650 мм)По схеме: 1 шт.
91A20-05145-00Трубка виниловаяПо схеме: 1 шт.
81E-24328-00-00Трубка защитнаяПо схеме: 1 шт.
8V0-23858-00-00ДемпферПо схеме: 1 шт.
90445-114J9-00ПатрубокПо схеме: 1 шт.
904-45117-F2-00Трубка (L700)По схеме: 1 шт.
878-24379-00-00Трубка соединительнаяПо схеме: 1 шт.
