8AT-85550-01-00МаховикПо схеме: 1 шт.

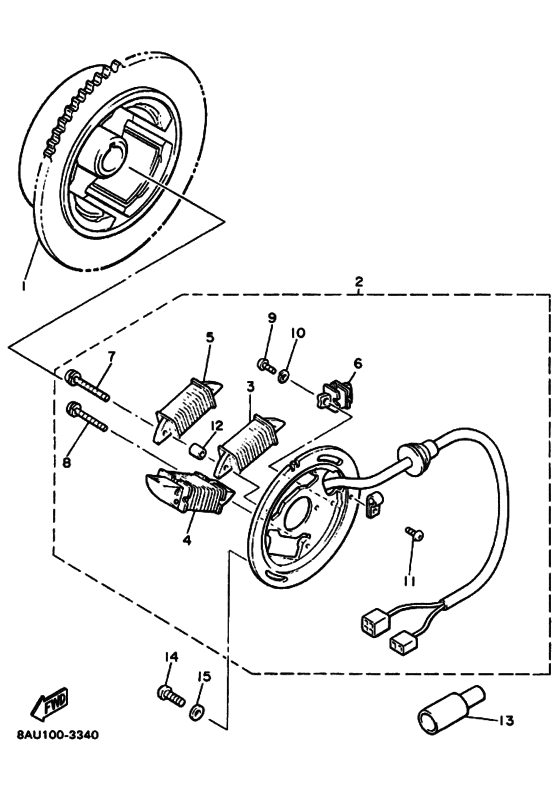

Схема узла
15 позиций · 22 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуГенератор
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AT-85560-00-00Основание с катушками в сбореПо схеме: 1 шт.
8AT-85560-10-00Статор генератора в сбореПо схеме: 1 шт.
81L-85520-M0-00Катушка зарядки системы зажиганияПо схеме: 1 шт.
81L-81313-M0-00Катушка освещенияПо схеме: 1 шт.
81L-81314-M0-00Катушка освещенияПо схеме: 1 шт.
8R4-85580-M0-00Катушка момента искрообразованияПо схеме: 1 шт.
90159-05130-00Винт с шайбойПо схеме: 2 шт.
90159-05129-00Винт с шайбойПо схеме: 2 шт.
98502-04012-00ВинтПо схеме: 2 шт.
98517-04012-00ВинтПо схеме: 2 шт.
985-11040-12-00ВинтПо схеме: 2 шт.
929-02041-00-00Шайба гровернаяПо схеме: 3 шт.
92990-04100-00ШайбаПо схеме: 3 шт.
985-02040-08-00ВинтПо схеме: 1 шт.
98580-04008-00ВинтПо схеме: 1 шт.
90387-06299-00ВтулкаПо схеме: 2 шт.
903-87075-98-00Втулка (1T2)По схеме: 2 шт.
90387-06553-00ВтулкаПо схеме: 2 шт.
8Y0-82599-00-00Крышка разъёмаПо схеме: 1 шт.
98907-06016-00ВинтПо схеме: 2 шт.
90201-06043-00ШайбаПо схеме: 2 шт.
