83R-47543-00-00Корпус редуктораПо схеме: 1 шт.

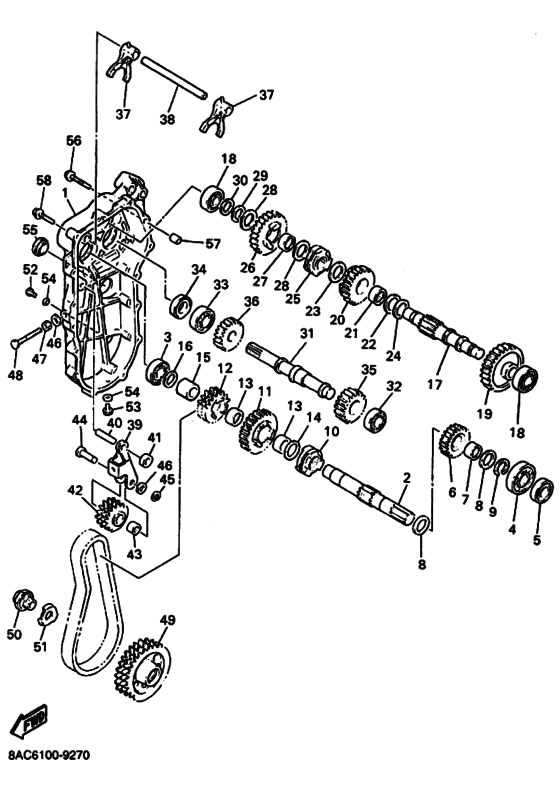

Схема узла
58 позиций · 71 артикулНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуТрансмиссия 2
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
85R-17421-00-00Axle, DriveПо схеме: 1 шт.
93306-20402-00Подшипник (B6204JRC3)По схеме: 1 шт.
933-06204-68-00ПодшипникПо схеме: 1 шт.
93306-20458-00ПодшипникПо схеме: 1 шт.
93306-37206-00ПодшипникПо схеме: 1 шт.
933-06372-04-00Подшипник (63/225H2-9TC4)По схеме: 1 шт.
931-02220-14-00СальникПо схеме: 1 шт.
83R-17121-00-00Шестерня (22 зуба)По схеме: 1 шт.
93311-42265-00Подшипник игольчатыйПо схеме: 1 шт.
90201-224L4-00ШайбаПо схеме: 2 шт.
99009-22400-00Кольцо стопорноеПо схеме: 1 шт.
83R-17492-10-00Храповик включения ходаПо схеме: 1 шт.
8AT-17131-00-00Шестерня (28T)По схеме: 1 шт.
83R-17682-00-00Шестерня цепи малая (17 зубьев)По схеме: 1 шт.
933-17322-41-00Подшипник игольчатыйПо схеме: 2 шт.
90201-224L4-00ШайбаПо схеме: 1 шт.
90387-226V7-00ВтулкаПо схеме: 1 шт.
90201-20792-00ШайбаПо схеме: 1 шт.
83R-17431-00-00ВалПо схеме: 1 шт.
93306-20321-00ПодшипникПо схеме: 2 шт.
933-06203-27-00ПодшипникПо схеме: 2 шт.
8AT-17141-00-00Шестерня (28T)По схеме: 1 шт.
83R-17151-00-00Шестерня (22 зуба)По схеме: 1 шт.
933-17322-41-00Подшипник игольчатыйПо схеме: 1 шт.
90201-224L4-00ШайбаПо схеме: 1 шт.
90201-225L2-00ШайбаПо схеме: 1 шт.
99009-22400-00Кольцо стопорноеПо схеме: 1 шт.
83R-17492-10-00Храповик включения ходаПо схеме: 1 шт.
83R-17143-00-00Шестерня заднего хода (27 зубьев)По схеме: 1 шт.
933-17220-21-00Подшипник игольчатыйПо схеме: 1 шт.
90201-20792-00ШайбаПо схеме: 2 шт.
99009-20400-00Кольцо стопорноеПо схеме: 1 шт.
90201-171J5-00ШайбаПо схеме: 1 шт.
90201-17682-00ШайбаПо схеме: 1 шт.
83R-17432-01-00ВалПо схеме: 1 шт.
93306-20321-00ПодшипникПо схеме: 1 шт.
933-06203-27-00ПодшипникПо схеме: 1 шт.
93306-20402-00Подшипник (B6204JRC3)По схеме: 1 шт.
933-06204-68-00ПодшипникПо схеме: 1 шт.
93306-20458-00ПодшипникПо схеме: 1 шт.
93102-20010-00СальникПо схеме: 1 шт.
931-02204-47-00СальникПо схеме: 1 шт.
83R-17243-00-00Шестерня заднего хода (19 зубьев)По схеме: 1 шт.
83R-17153-00-00Шестерня заднего хода (20 зубьев)По схеме: 1 шт.
83R-18511-00-00ПереключательПо схеме: 2 шт.
83R-18531-00-00Вал переключателяПо схеме: 1 шт.
83R-47613-00-00ДержательПо схеме: 1 шт.
93612-44229-00ПалецПо схеме: 1 шт.
903-87121-E8-00ВтулкаПо схеме: 1 шт.
83R-47612-00-00Колесо зубчатоеПо схеме: 1 шт.
933-15212-27-00Подшипник игольчатыйПо схеме: 1 шт.
90249-12216-00ПалецПо схеме: 1 шт.
990-09124-00-00Кольцо стопорноеПо схеме: 1 шт.
90210-10004-00ШайбаПо схеме: 1 шт.
95307-10700-00ГайкаПо схеме: 1 шт.
95317-10700-00ГайкаПо схеме: 1 шт.
90101-10357-00БолтПо схеме: 1 шт.
83R-47548-00-00Колесо зубчатое (22 зуба)По схеме: 1 шт.
90105-27484-00БолтПо схеме: 1 шт.
90215-39268-00Шайба контровочнаяПо схеме: 1 шт.
97007-06010-00БолтПо схеме: 1 шт.
97017-06010-00БолтПо схеме: 1 шт.
98907-06008-00ВинтПо схеме: 1 шт.
90430-06016-00ПрокладкаПо схеме: 2 шт.
90338-30219-00PlugПо схеме: 1 шт.
95827-06045-00БолтПо схеме: 2 шт.
95817-06045-00БолтПо схеме: 2 шт.
99530-10114-00ВтулкаПо схеме: 2 шт.
95827-06035-00БолтПо схеме: 13 шт.
95817-06035-00БолтПо схеме: 13 шт.
