8K4-84710-00-00Фонарь задний в сбореПо схеме: 1 шт.

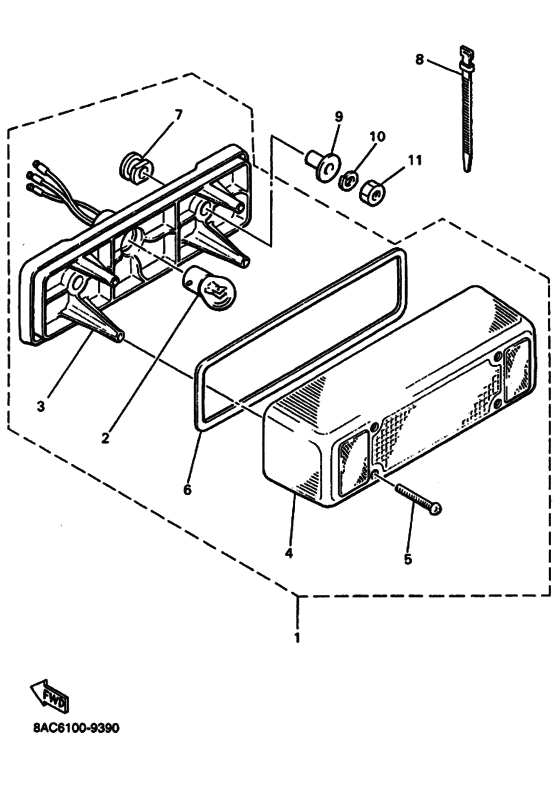

Схема узла
11 позиций · 21 артикулНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадний фонарь (Стоп-сигнал)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8K4-84710-01-00Taillight Unit AssyПо схеме: 1 шт.
838-84714-01-00Лампа (12V-23/8W)По схеме: 1 шт.
137-84714-61-XXBulb (12V-21/5W)По схеме: 1 шт.
8K4-84711-00-00Основание фонаряПо схеме: 1 шт.
8K4-84711-01-00Основание фонаряПо схеме: 1 шт.
8K4-84721-00-00Рассеиватель, стоп-сигналаПо схеме: 1 шт.
8K4-84721-01-00Рассеиватель, стоп-сигналаПо схеме: 1 шт.
97701-40130-00ВинтПо схеме: 4 шт.
97780-40130-00ВинтПо схеме: 4 шт.
87M-84723-00-00Прокладка линзыПо схеме: 1 шт.
3TJ-14457-00-00УплотнительПо схеме: 1 шт.
8K4-84718-00-00УплотнениеПо схеме: 2 шт.
904-65100-98-00Хомут пластмассовыйПо схеме: 1 шт.
80L-26397-00-00Хомут пластмассовыйПо схеме: 1 шт.
90387-066N1-00ВтулкаПо схеме: 2 шт.
90387-06166-00ВтулкаПо схеме: 2 шт.
90387-060G8-00ВтулкаПо схеме: 2 шт.
92907-06100-00Шайба гровернаяПо схеме: 2 шт.
953-07066-00-00ГайкаПо схеме: 2 шт.
95317-06600-00ГайкаПо схеме: 2 шт.
