8AC-47110-10-00ГусеницаПо схеме: 1 шт.

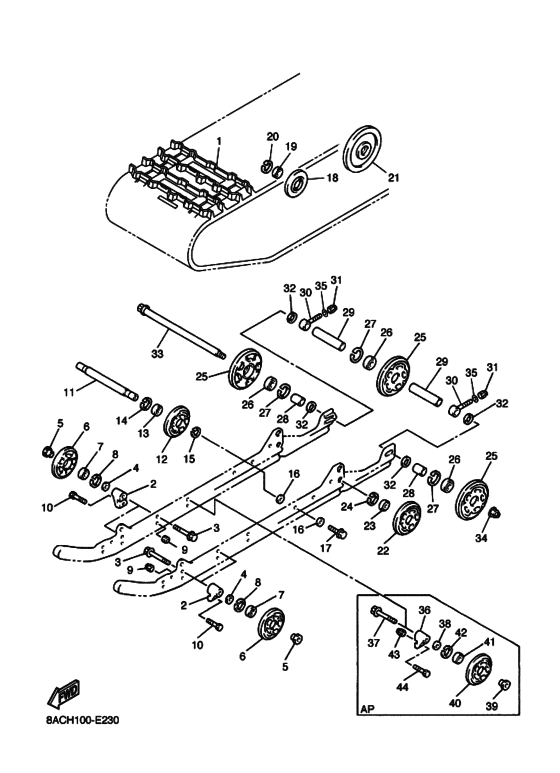

Схема узла
44 позиции · 55 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуЗадняя подвеска (Катки)
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AC-47110-11-00ГусеницаПо схеме: 1 шт.
8FN-47110-01-00ГусеницаПо схеме: 1 шт.
8CM-47419-10-00Крепление роликаПо схеме: 4 шт.
90105-10769-00БолтПо схеме: 4 шт.
90105-10029-00БолтПо схеме: 4 шт.
95817-10065-00БолтПо схеме: 4 шт.
902-01100-L3-00ШайбаПо схеме: 4 шт.
90201-106F2-00ШайбаПо схеме: 4 шт.
90179-10670-00ГайкаПо схеме: 4 шт.
87M-47320-00-00РоликПо схеме: 4 шт.
93306-00444-00ПодшипникПо схеме: 4 шт.
990-09425-00-00Кольцо стопорноеПо схеме: 4 шт.
95607-08200-00ГайкаПо схеме: 4 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 4 шт.
901-01087-74-00БолтПо схеме: 4 шт.
8AT-47486-00-00ОсьПо схеме: 1 шт.
87M-47320-00-00РоликПо схеме: 2 шт.
93306-00444-00ПодшипникПо схеме: 2 шт.
990-09425-00-00Кольцо стопорноеПо схеме: 2 шт.
99009-20400-00Кольцо стопорноеПо схеме: 2 шт.
902-01100-L3-00ШайбаПо схеме: 4 шт.
90201-106F2-00ШайбаПо схеме: 4 шт.
90105-10433-00БолтПо схеме: 2 шт.
958-17100-30-00БолтПо схеме: 2 шт.
8AC-47320-00-00РоликПо схеме: 2 шт.
93306-00444-00ПодшипникПо схеме: 2 шт.
990-09425-00-00Кольцо стопорноеПо схеме: 2 шт.
8AC-47550-00-00РоликПо схеме: 2 шт.
8U7-47320-00-00РоликПо схеме: 2 шт.
93306-00444-00ПодшипникПо схеме: 2 шт.
990-09425-00-00Кольцо стопорноеПо схеме: 2 шт.
8K2-47530-00-00РоликПо схеме: 3 шт.
93306-20469-00ПодшипникПо схеме: 3 шт.
990-09475-00-00Кольцо стопорноеПо схеме: 3 шт.
90387-200U9-00ВтулкаПо схеме: 2 шт.
90387-205T6-00ВтулкаПо схеме: 2 шт.
8DM-47479-00-00НатяжительПо схеме: 2 шт.
95707-10300-00ГайкаПо схеме: 2 шт.
90201-205R6-00ШайбаПо схеме: 4 шт.
83R-47520-10-00ОсьПо схеме: 1 шт.
8JN-47520-00-00ВалПо схеме: 1 шт.
956-07142-00-00ГайкаПо схеме: 1 шт.
92907-10600-00ШайбаПо схеме: 2 шт.
8CM-47419-10-00Крепление роликаПо схеме: 2 шт. · AP
90105-10029-00БолтПо схеме: 2 шт. · AP
902-01100-L3-00ШайбаПо схеме: 2 шт. · AP
90201-106F2-00ШайбаПо схеме: 2 шт. · AP
90179-10670-00ГайкаПо схеме: 2 шт. · AP
87M-47320-00-00РоликПо схеме: 2 шт. · AP
93306-00444-00ПодшипникПо схеме: 2 шт. · AP
990-09425-00-00Кольцо стопорноеПо схеме: 2 шт. · AP
95607-08200-00ГайкаПо схеме: 2 шт. · AP
901-85081-69-00Гайка самоконтрящаясяПо схеме: 2 шт. · AP
901-01087-74-00БолтПо схеме: 2 шт. · AP
