8BU-17605-20-00ГрузикПо схеме: 3 шт. · Ur
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

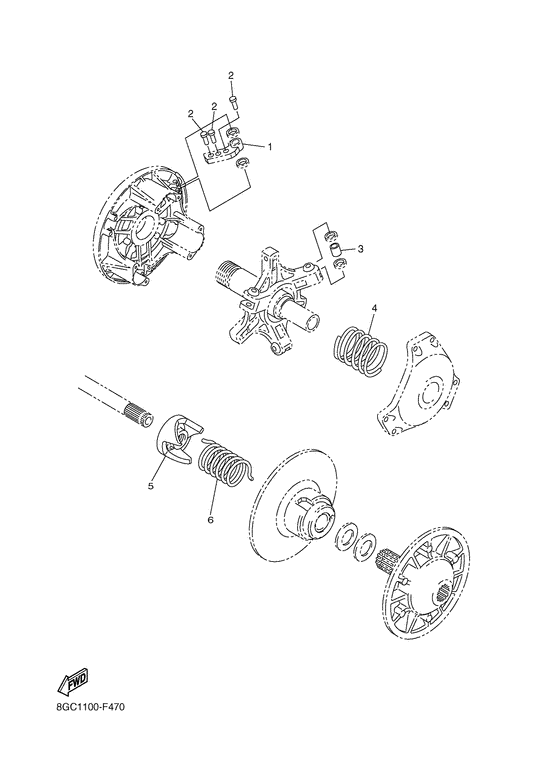

Схема узла
6 позиций · 59 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуОпциональная настройка вариатора
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8DN-17605-30-00ГрузикПо схеме: 3 шт. · Ur
8ES-17605-00-00ГрузикПо схеме: 3 шт. · Ur
8FA-17605-10-00ГрузикПо схеме: 3 шт. · Ur
8FN-17605-00-00ГрузикПо схеме: 3 шт. · Ur
8FP-17605-00-00ГрузикПо схеме: 3 шт. · Ur
8FS-17605-00-00ГрузикПо схеме: 3 шт. · Ur
8GC-17605-00-00ГрузикПо схеме: 3 шт. · Ur
90261-06015-00Заклёпка (сталь 10.3)По схеме: 3 шт. · Ur
90261-06019-00Заклёпка (сталь 13.3 мм)По схеме: 3 шт. · Ur
90261-06028-00Заклёпка (алюминий 10.3)По схеме: 3 шт. · Ur
902-61060-33-00Заклёпка (сталь 17.2)По схеме: 3 шт. · Ur
90261-06034-00Заклёпка (сталь 13.9)По схеме: 3 шт. · Ur
8FG-17624-10-00РоликПо схеме: 3 шт. · Ur
8FG-17624-20-00РоликПо схеме: 3 шт. · Ur
8FG-17624-30-00РоликПо схеме: 3 шт. · Ur
8FG-17624-40-00РоликПо схеме: 3 шт. · Ur
8FG-17624-00-00РоликПо схеме: 3 шт. · Ur
90501-556G6-00Пружина (BLUE)По схеме: 1 шт. · Ur (blue)
90501-556G7-00Пружина (Y-BL-Y)По схеме: 1 шт. · Ur (y-bl-y)
90501-557G5-00ПружинаПо схеме: 1 шт. · Ur (y-go-y)
90501-557G6-00ПружинаПо схеме: 1 шт. · Ur (wh-go-wh)
90501-581J7-00Пружина (YELLOW)По схеме: 1 шт. · Ur (yellow)
90501-481J1-00Пружина (SL-BL-SL)По схеме: 1 шт. · Ur (sl-bl-sl)
90501-582J1-00Пружина (24.5 N/MM, жёлтая)По схеме: 1 шт. · Ur (y-p-y)
90501-487G8-00ПружинаПо схеме: 1 шт. · Ur (gold)
90501-585J3-00ПружинаПо схеме: 1 шт. · Ur (gr-p-gr)
90501-507G2-00Пружина (GO-BL-GO)По схеме: 1 шт. · Ur (go-bl-go)
90501-525J8-00ПружинаПо схеме: 1 шт. · Ur (bl-p-bl)
90501-586J0-00ПружинаПо схеме: 1 шт. · Ur (y-sl-y)
90501-507G7-00ПружинаПо схеме: 1 шт. · Ur (r-gr-r)
90501-526G4-00ПружинаПо схеме: 1 шт. · Ur (bl-go-bl)
90501-602J0-00Пружина (29.4 N/MM, розовая)По схеме: 1 шт. · Ur (pink)
90501-521J6-00Пружина (14.7 N/MM, золотисто-розовая)По схеме: 1 шт. · Ur (go-p-go)
90501-526J9-00ПружинаПо схеме: 1 шт. · Ur (r-p-r)
90501-604G0-00ПружинаПо схеме: 1 шт. · Ur (p-y-p)
90501-524G4-00ПружинаПо схеме: 1 шт. · Ur (r-y-r)
90501-527G1-00ПружинаПо схеме: 1 шт. · Ur (r-bl-r)
90501-605G7-00ПружинаПо схеме: 1 шт. · Ur (gr-y-gr)
90501-524G5-00ПружинаПо схеме: 1 шт. · Ur (go-y-go)
90501-550J8-00Пружина (22 N/MM, стандартная, белая)По схеме: 1 шт. · Ur (wh-p-wh)
90501-605J5-00ПружинаПо схеме: 1 шт. · Ur (or-p-or)
90501-553G0-00Пружина (2.0KG/MM)По схеме: 1 шт. · Ur (bl-y-bl)
90501-606G9-00Пружина (P-BL-P)По схеме: 1 шт. · Ur (p-bl-p)
90501-553G6-00ПружинаПо схеме: 1 шт. · Ur (wh-y-wh)
90501-607G0-00ПружинаПо схеме: 1 шт. · Ur (gr-bl-gr)
90501-555J9-00ПружинаПо схеме: 1 шт. · Ur (wh-sl-wh)
90501-607G3-00ПружинаПо схеме: 1 шт. · Ur (p-go-p)
90501-556G5-00Пружина (WH-BL-WH)По схеме: 1 шт. · Ur (wh-bl-wh)
90501-607G4-00ПружинаПо схеме: 1 шт. · Ur (gr-go-gr)
89N-17684-01-00Основание пружиныПо схеме: 1 шт. · Ur
8AT-17684-01-00Основание пружиныПо схеме: 1 шт. · Ur
88R-17684-03-00Основание пружиныПо схеме: 1 шт. · Ur
90508-50571-00ПружинаПо схеме: 1 шт. · Ur
90508-50746-00ПружинаПо схеме: 1 шт. · Ur
90508-55007-00ПружинаПо схеме: 1 шт. · Ur
90508-55012-00ПружинаПо схеме: 1 шт. · Ur
90508-58007-00ПружинаПо схеме: 1 шт. · Ur
90508-60015-00ПружинаПо схеме: 1 шт. · Ur
