84R-14101-02-00Карбюратор в сборе (для России)По схеме: 1 шт.
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

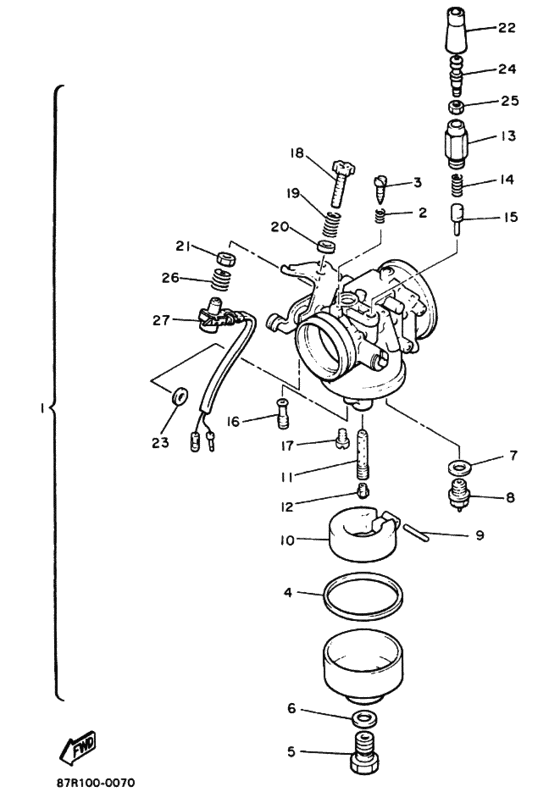

Схема узла
27 позиций · 43 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКарбюратор
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
84R-14101-03-00Карбюратор в сбореПо схеме: 1 шт.
82A-14134-00-00Пружина регулировочного винтаПо схеме: 1 шт.
620-14211-00-00Винт регулировочныйПо схеме: 1 шт.
8M6-14126-00-00Прокладка поплавковой камерыПо схеме: 1 шт.
8M6-14261-00-00Болт крепления поплавковой камерыПо схеме: 1 шт.
286-14198-00-00ПрокладкаПо схеме: 1 шт.
214-14195-00-00Шайба-прокладка клапана запорногоПо схеме: 1 шт.
83R-14190-15-00Клапан подачи топливаПо схеме: 1 шт.
8M6-14186-00-00Ось поплавкаПо схеме: 1 шт.
8M6-14185-00-00ПоплавокПо схеме: 1 шт.
83R-14941-4E-00РаспылительПо схеме: 1 шт.
3G2-1414E-56-00Жиклёр главный (#141.3)По схеме: 1 шт. · STD
3G2-1423E-56-00Жиклёр главный (#141.3)По схеме: 1 шт. · STD
3G2-14231-77-00Жиклёр главный (#132.5)По схеме: 1 шт. · AP
3G2-1423A-77-00Жиклёр главный (#132.5)По схеме: 1 шт. · AP
3G2-14231-27-00Жиклёр главный (#135)По схеме: 1 шт. · AP
3G2-14231-78-00Жиклёр главный (#137.5)По схеме: 1 шт. · AP
3G2-1423A-78-00Жиклёр 137.5По схеме: 1 шт. · AP
3G2-14231-28-00Жиклёр главный (#140)По схеме: 1 шт. · AP
3G2-14231-79-00Жиклёр главный (#142.5)По схеме: 1 шт. · AP
3G2-1423A-79-00Жиклёр главный (#142.5)По схеме: 1 шт. · AP
8G8-14174-00-00Корпус обогатителяПо схеме: 1 шт.
127-14135-00-00ПружинаПо схеме: 1 шт.
8G8-14171-00-00Поршень обогатителяПо схеме: 1 шт.
193-14142-90-00Жиклёр (#90)По схеме: 1 шт. · # 90; STD
193-14142-90-A1Жиклёр (#90)По схеме: 1 шт. · # 90; STD
193-1414F-00-00Жиклёр (#100)По схеме: 1 шт. · # 100; AP
193-1414F-00-A1Жиклёр (#100)По схеме: 1 шт. · # 100; AP
8V0-14118-00-00CapПо схеме: 2 шт.
89A-14125-00-00Винт регулировки холостого ходаПо схеме: 1 шт.
80L-14122-00-00Винт регулировки холостого ходаПо схеме: 1 шт.
8X0-14500-00-00ПружинаПо схеме: 1 шт.
8X0-14184-00-00КольцоПо схеме: 1 шт.
8V0-14358-00-00ГайкаПо схеме: 1 шт.
8A7-14169-00-00КолпачокПо схеме: 1 шт.
80L-14227-00-00ШайбаПо схеме: 1 шт.
127-14124-20-00Cable Adjust Screw SetПо схеме: 1 шт.
12G-14106-00-00Cble Adjust Screw SetПо схеме: 1 шт.
802-14161-00-00Гайка регулировочнаяПо схеме: 1 шт.
8X0-14133-00-00ПружинаПо схеме: 1 шт.
87S-8259A-00-00ВыключательПо схеме: 1 шт.
87S-8259A-01-00ВыключательПо схеме: 1 шт.
