8AC-24730-00-00СиденьеПо схеме: 1 шт.
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

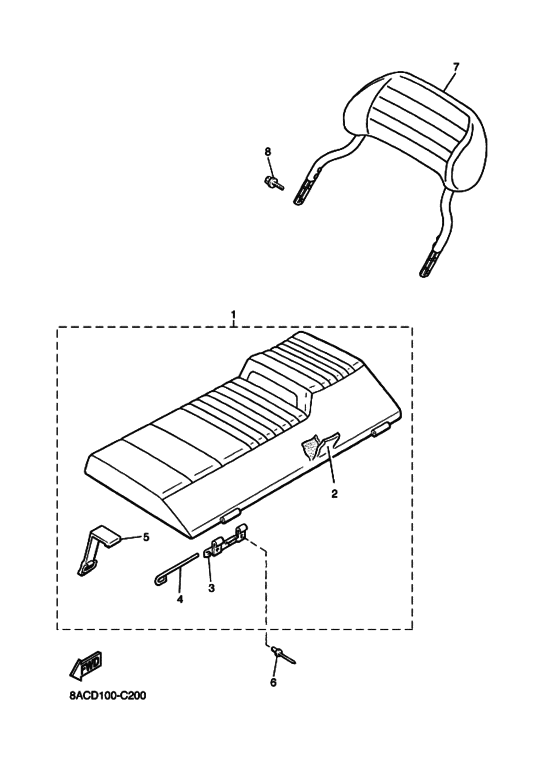

Схема узла
8 позиций · 14 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуСиденье
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AC-24730-01-00СиденьеПо схеме: 1 шт.
8AC-2470F-00-00Чехол сиденьяПо схеме: 1 шт.
83R-24729-00-00Крепление сиденья шарнирноеПо схеме: 2 шт.
86V-77384-00-00Ось шарнирного крепленияПо схеме: 2 шт.
8AT-24778-00-00КреплениеПо схеме: 2 шт.
8AT-24778-01-00По схеме: 2 шт.
90267-48060-00Заклёпка (4.8X12.9 мм, чёрная)По схеме: 6 шт.
8AC-24790-10-00Спинка сиденьяПо схеме: 1 шт.
90105-06437-00БолтПо схеме: 4 шт.
958-80060-16-00БолтПо схеме: 4 шт.
95814-06016-00БолтПо схеме: 4 шт.
90105-06500-00БолтПо схеме: 4 шт.
901-09067-57-00БолтПо схеме: 4 шт.
