8AT-77511-01-00Бампер, левая частьПо схеме: 1 шт.
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

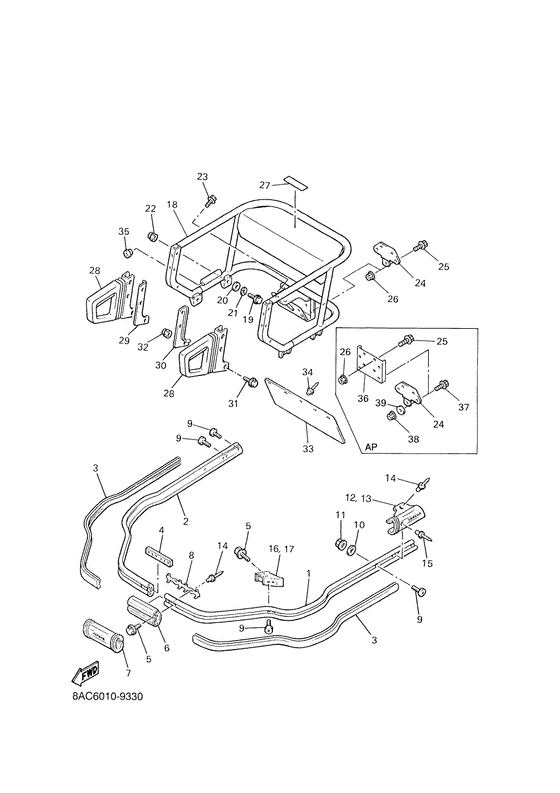

Схема узла
35 позиций · 46 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуБампер
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AT-77512-01-00Бампер, правая половинаПо схеме: 1 шт.
8AT-77516-00-00Вставка бампера, резиноваяПо схеме: 2 шт.
8AT-77529-00-00Основание стыка бампераПо схеме: 1 шт.
90105-08408-00БолтПо схеме: 8 шт.
958-17080-14-00БолтПо схеме: 8 шт.
90105-08066-00БолтПо схеме: 8 шт.
8AT-77552-00-00Накладка стыка бампераПо схеме: 1 шт.
8AT-77551-01-00Накладка стыкаПо схеме: 1 шт.
8AT-77553-00-00Деталь стыкаПо схеме: 1 шт.
90149-08230-00ВинтПо схеме: 11 шт.
92017-08020-00БолтПо схеме: 11 шт.
90110-08096-00БолтПо схеме: 11 шт.
92907-08200-00ШайбаПо схеме: 3 шт.
95307-08600-00ГайкаПо схеме: 3 шт.
95337-08600-00ГайкаПо схеме: 3 шт.
8AT-77521-00-00Наконечник бампера левыйПо схеме: 1 шт.
8AT-77522-00-00Наконечник бампера правыйПо схеме: 1 шт.
90267-48141-00ЗаклёпкаПо схеме: 4 шт.
90267-48018-00Заклёпка (4.8X18.6 мм, чёрная)По схеме: 4 шт.
90267-48149-00Заклёпка (4.8X23.2)По схеме: 2 шт.
8AT-77523-00-00КреплениеПо схеме: 1 шт.
8AT-77524-00-00КреплениеПо схеме: 1 шт.
8AC-77540-00-00БагажникПо схеме: 1 шт.
95827-08014-00БолтПо схеме: 4 шт.
958-17080-14-00БолтПо схеме: 4 шт.
92907-08200-00ШайбаПо схеме: 4 шт.
92907-08100-00Шайба гровернаяПо схеме: 4 шт.
95307-08800-00ГайкаПо схеме: 4 шт.
95827-08020-00БолтПо схеме: 10 шт.
958-17080-20-00БолтПо схеме: 10 шт.
84R-77592-00-00Прицепное устройствоПо схеме: 1 шт.
95827-08020-00БолтПо схеме: 4 шт.
958-17080-20-00БолтПо схеме: 4 шт.
95607-08200-00ГайкаПо схеме: 4 шт.
901-85081-69-00Гайка самоконтрящаясяПо схеме: 4 шт.
89Y-24897-00-00Наклейка предупредительнаяПо схеме: 1 шт.
8X0-77571-00-00РучкаПо схеме: 2 шт.
8X0-77525-00-00ПластинаПо схеме: 1 шт.
8X0-77526-00-00ПластинаПо схеме: 1 шт.
95807-08040-00БолтПо схеме: 6 шт.
95817-08040-00БолтПо схеме: 6 шт.
90176-08063-00Гайка корончатаяПо схеме: 6 шт.
83R-77595-00-00БрызговикПо схеме: 1 шт.
90267-48086-00Заклёпка (4.8X19 мм чёрная)По схеме: 5 шт.
90480-15268-00ВтулкаПо схеме: 2 шт.
