8AC-77111-30-00ShroudПо схеме: 1 шт.
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

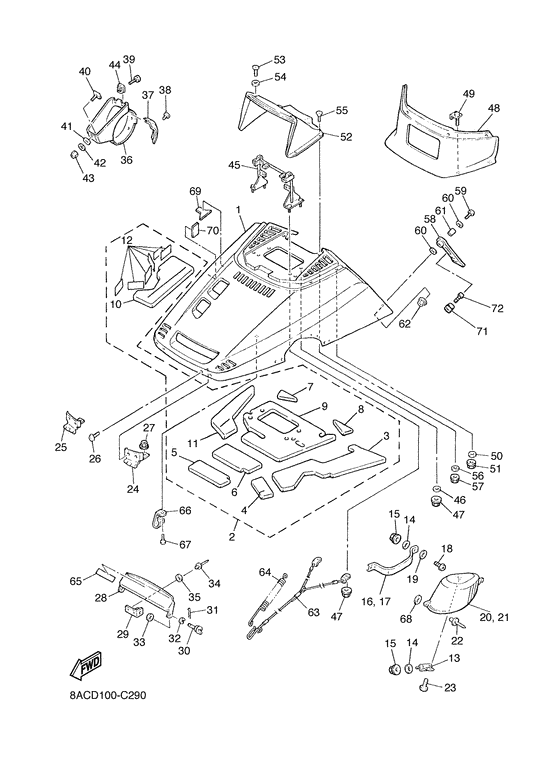

Схема узла
72 позиции · 90 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКапот
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8AC-77111-B0-P1ShroudПо схеме: 1 шт.
8AT-W7726-00-00Тепло-, звукоизоляция, комплектПо схеме: 1 шт.
8AT-W7726-01-00ライニングセツトПо схеме: 1 шт.
8AT-77261-00-00Lining, Shroud 1По схеме: 1 шт.
8AT-77262-00-00Lining, Shroud 2По схеме: 1 шт.
8AT-77263-00-00Lining, Shroud 3По схеме: 1 шт.
8AT-77264-00-00Lining, Shroud 4По схеме: 1 шт.
8AT-77265-00-00Lining, Shroud 5По схеме: 1 шт.
8AT-77266-00-00Lining, Shroud 6По схеме: 1 шт.
8AT-77267-00-00Lining, Shroud 7По схеме: 1 шт.
8AT-77268-00-00Lining, Shroud 8По схеме: 1 шт.
8AT-77269-00-00Lining, Shroud 9По схеме: 1 шт.
82M-7717G-00-00УплотнениеПо схеме: 6 шт.
82M-7717G-01-00ЛентаПо схеме: 6 шт.
8AT-77125-00-00КреплениеПо схеме: 2 шт.
92907-06200-00ШайбаПо схеме: 8 шт.
95707-06300-00ГайкаПо схеме: 8 шт.
8AT-77153-00-00ПластинаПо схеме: 1 шт.
8AT-77154-00-00ПластинаПо схеме: 1 шт.
985-07060-20-00ВинтПо схеме: 4 шт.
98517-06020-00ВинтПо схеме: 4 шт.
92907-06600-00ШайбаПо схеме: 4 шт.
8AT-77121-00-00Крышка стойки леваяПо схеме: 1 шт.
8AT-77122-00-00Крышка стойки праваяПо схеме: 1 шт.
90267-48141-00ЗаклёпкаПо схеме: 4 шт.
90267-48018-00Заклёпка (4.8X18.6 мм, чёрная)По схеме: 4 шт.
977-07500-16-00ВинтПо схеме: 2 шт.
90167-05077-00ВинтПо схеме: 2 шт.
83R-77140-00-00ШарнирПо схеме: 1 шт.
83R-77140-01-00ШарнирПо схеме: 1 шт.
83R-7714A-00-00ШарнирПо схеме: 1 шт.
83R-7714A-01-00ШарнирПо схеме: 1 шт.
98904-06016-00ВинтПо схеме: 4 шт.
98980-06016-00ВинтПо схеме: 4 шт.
95707-06300-00ГайкаПо схеме: 4 шт.
83R-77185-00-00ПластинаПо схеме: 1 шт.
83R-77125-00-00КреплениеПо схеме: 2 шт.
90122-05022-00БолтПо схеме: 2 шт.
90468-10003-00СтопорПо схеме: 2 шт.
92907-05100-00Шайба гровернаяПо схеме: 2 шт.
90202-05088-00ШайбаПо схеме: 2 шт.
90267-48079-00Заклёпка (4.8X16.1)По схеме: 4 шт.
90201-043H7-00ШайбаПо схеме: 4 шт.
83R-77194-00-00ВоздуховодПо схеме: 1 шт.
83R-77194-01-00ВоздуховодПо схеме: 1 шт.
83R-77515-00-00Bush, Rubber 1По схеме: 1 шт.
90269-05039-00ЗаклёпкаПо схеме: 3 шт.
90269-05055-00ЗаклёпкаПо схеме: 3 шт.
98907-06014-00ВинтПо схеме: 2 шт.
83R-77186-00-00ПластинаПо схеме: 1 шт.
90201-06557-00ШайбаПо схеме: 1 шт.
90201-06020-00ШайбаПо схеме: 1 шт.
92907-06100-00Шайба гровернаяПо схеме: 1 шт.
953-07066-00-00ГайкаПо схеме: 1 шт.
95317-06600-00ГайкаПо схеме: 1 шт.
83R-77144-00-00ГайкаПо схеме: 2 шт.
83R-77241-00-00КреплениеПо схеме: 1 шт.
90201-06557-00ШайбаПо схеме: 3 шт.
90201-06020-00ШайбаПо схеме: 3 шт.
95707-06300-00ГайкаПо схеме: 4 шт.
8AC-77231-30-00FairingПо схеме: 1 шт.
83R-77212-00-00БолтПо схеме: 4 шт.
90201-06557-00ШайбаПо схеме: 2 шт.
90201-06020-00ШайбаПо схеме: 2 шт.
95707-06300-00ГайкаПо схеме: 4 шт.
86V-77251-01-00Cover, Headlight (two holes)По схеме: 1 шт.
98907-05012-00ВинтПо схеме: 2 шт.
90201-06042-00ШайбаПо схеме: 2 шт.
98707-05016-00ВинтПо схеме: 4 шт.
90201-05029-00ШайбаПо схеме: 4 шт.
95707-05300-00ГайкаПо схеме: 4 шт.
8V0-77171-00-00Крепление капота (резинка)По схеме: 2 шт.
98907-06025-00ВинтПо схеме: 2 шт.
901-1006X-77-00БолтПо схеме: 2 шт.
1TK-E3573-00-00Bolt 1По схеме: 2 шт.
90201-06557-00ШайбаПо схеме: 4 шт.
90201-06020-00ШайбаПо схеме: 4 шт.
90387-06241-00ВтулкаПо схеме: 2 шт.
95707-06500-00ГайкаПо схеме: 2 шт.
83R-77118-01-00Ограничитель открытия капота (трос)По схеме: 1 шт.
838-77159-00-00КреплениеПо схеме: 1 шт.
89S-77762-01-00Наклейка предупредительнаяПо схеме: 1 шт.
90461-08113-00СкобаПо схеме: 3 шт.
97707-50014-00ВинтПо схеме: 2 шт.
90201-043H7-00ШайбаПо схеме: 4 шт.
8AT-2199H-00-00ЗащитаПо схеме: 1 шт.
8AT-77196-00-00Damper, ShroudПо схеме: 1 шт.
8M6-77175-00-00Втулка крепления капотаПо схеме: 2 шт.
98907-06035-00ВинтПо схеме: 2 шт.
