8R6-11631-00-95Поршень стандартныйПо схеме: 2 шт.
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

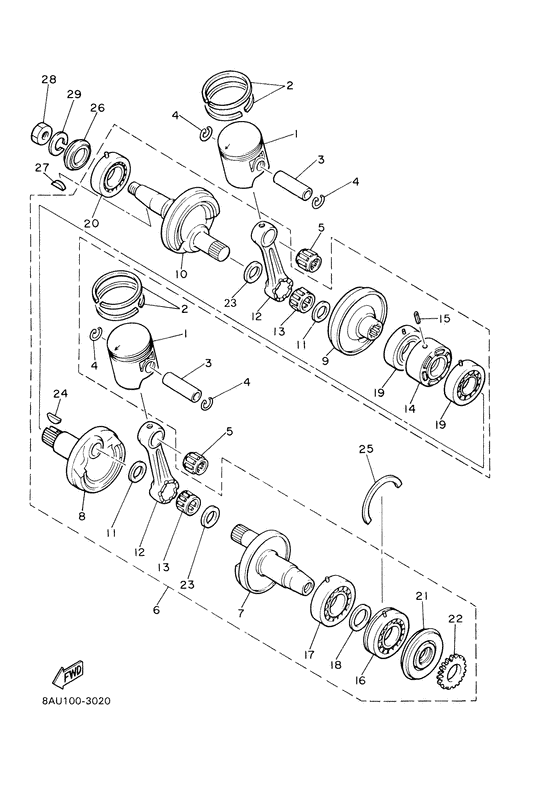

Схема узла
29 позиций · 37 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКоленчатый вал & Поршень
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8R6-11635-00-00Поршень (+ 0.25 мм)По схеме: 2 шт. · Ap
8R6-11636-00-00Поршень (+ 0.50 мм)По схеме: 2 шт. · Ap
8R6-11601-00-00Кольца поршневые стандартные, комплект на один поршеньПо схеме: 2 шт.
8R6-11601-10-00Кольца поршневые (+ 0.25 мм), комплект на один поршеньПо схеме: 2 шт. · Ap
8R6-11601-20-00Кольца поршневые (+ 0.50 мм), комплект на один поршеньПо схеме: 2 шт. · Ap
8H8-11633-00-00Палец поршневойПо схеме: 2 шт.
934-50210-53-00Кольцо стопорноеПо схеме: 4 шт.
93310-320G0-00Подшипник поршевого пальцаПо схеме: 2 шт.
8AT-11400-01-00Вал коленчатый, в сбореПо схеме: 1 шт.
83R-11412-01-00Кривошип 1По схеме: 1 шт.
8H8-11422-01-00Кривошип 2По схеме: 1 шт.
8H8-11432-01-00Кривошип 3По схеме: 1 шт.
8AT-11442-00-00Кривошип 4По схеме: 1 шт.
902-09240-73-00Шайба шатунаПо схеме: 2 шт.
8R6-11651-00-00ШатунПо схеме: 2 шт.
93310-524K4-00Подшипник шатунаПо схеме: 2 шт.
8H8-11515-00-00Уплотнение лабиринтноеПо схеме: 1 шт.
916-09300-10-00ШтифтПо схеме: 1 шт.
91690-30010-00ШтифтПо схеме: 1 шт.
933-06306-27-00Подшипник коренной левыйПо схеме: 1 шт.
933-06306-28-00Подшипник коренной левыйПо схеме: 1 шт.
933-06306-27-00Подшипник коренной левыйПо схеме: 1 шт.
90201-33299-00ШайбаПо схеме: 1 шт.
90201-34683-00ШайбаПо схеме: 1 шт.
93306-20617-00Подшипник шариковыйПо схеме: 2 шт.
93306-20620-00Подшипник (B6206)По схеме: 1 шт.
93306-20617-00Подшипник шариковыйПо схеме: 1 шт.
931-03320-95-00Сальник коленчатого валаПо схеме: 1 шт.
8K2-13178-00-00Шестерня привода масляного насосаПо схеме: 1 шт.
8A7-11685-00-00Шайба шатунаПо схеме: 2 шт.
90280-05014-00ШпонкаПо схеме: 1 шт.
93440-78069-00Стопор (полукольцо)По схеме: 1 шт.
931-03321-56-00Сальник коленчатого валаПо схеме: 1 шт.
90280-05014-00ШпонкаПо схеме: 1 шт.
90170-16425-00ГайкаПо схеме: 1 шт.
92907-16100-00Шайба гровернаяПо схеме: 1 шт.
