8H8-21411-01-00Крепление двигателя заднееПо схеме: 1 шт.
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

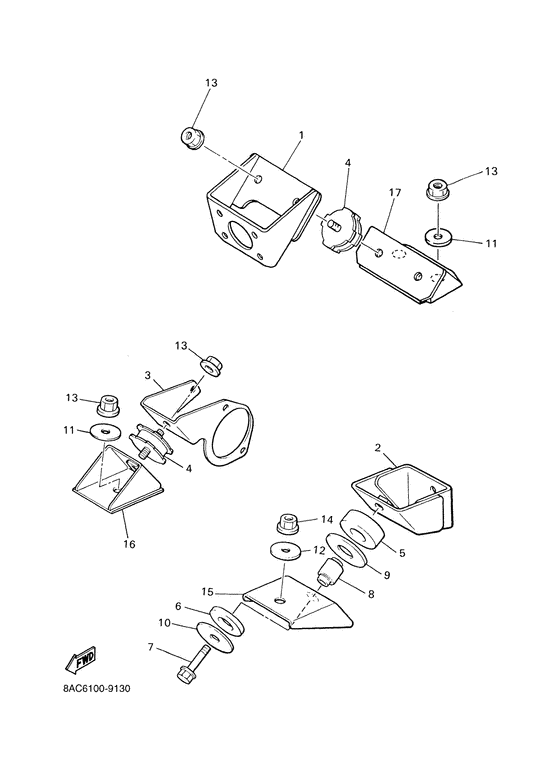

Схема узла
17 позиций · 22 артикулаНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуКронштейн двигателя
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
83R-21419-00-00Крепление двигателя левоеПо схеме: 1 шт.
83R-21419-01-00Крепление двигателя левоеПо схеме: 1 шт.
8H8-21429-01-00Крепление двигателя правоеПо схеме: 1 шт.
8N7-21486-00-00Подушка крепления двигателяПо схеме: 3 шт.
8V9-21485-00-00Кольцо резиновоеПо схеме: 1 шт.
8V9-21486-00-00Кольцо резиновоеПо схеме: 1 шт.
95817-10045-00БолтПо схеме: 1 шт.
903-80101-29-00Bush, SolidПо схеме: 1 шт.
90201-257G7-00ШайбаПо схеме: 1 шт.
90201-107G8-00ШайбаПо схеме: 1 шт.
90201-10151-00ШайбаПо схеме: 1 шт.
90201-10321-00ШайбаПо схеме: 3 шт.
90201-12317-00ШайбаПо схеме: 1 шт.
957-07105-00-00ГайкаПо схеме: 6 шт.
90179-10394-00ГайкаПо схеме: 6 шт.
95707-12500-00ГайкаПо схеме: 1 шт.
90179-12657-00ГайкаПо схеме: 1 шт.
90179-12588-00ГайкаПо схеме: 1 шт.
8AT-21417-00-00Основание крепления двигателя левоеПо схеме: 1 шт.
8H8-21418-01-00Основание крепления двигателя правоеПо схеме: 1 шт.
8H8-21427-00-00Основание крепления двигателя заднееПо схеме: 1 шт.
