8H8-15710-00-00Стартер ручной в сбореПо схеме: 1 шт.
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

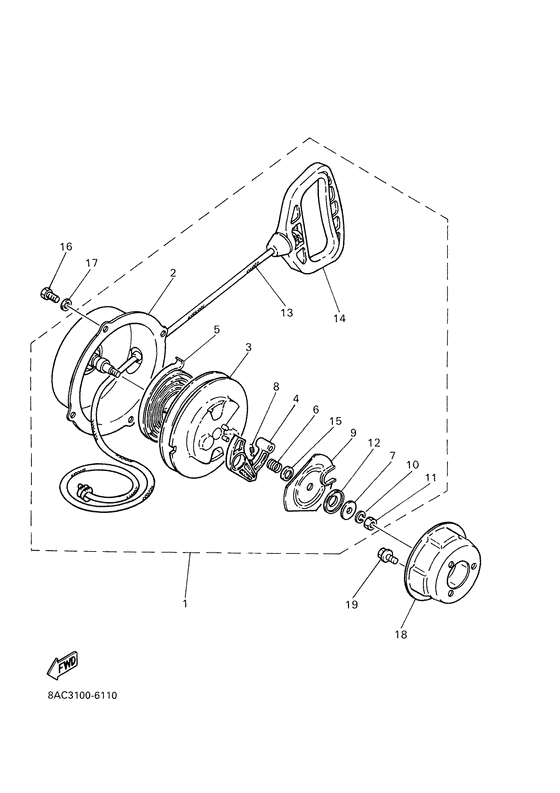

Схема узла
19 позиций · 27 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуПривод стартера
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
8H8-15711-00-00Корпус стартераПо схеме: 1 шт.
8F3-15714-01-00Катушка намотки шнура стартераПо схеме: 1 шт.
8F3-15741-01-00Собачка стартераПо схеме: 1 шт.
8F3-15713-01-00Пружина возвратнаяПо схеме: 1 шт.
8F3-15715-00-00ПружинаПо схеме: 1 шт.
8F3-15739-01-00ШайбаПо схеме: 1 шт.
8F3-15734-00-00Пружина возврата собачкиПо схеме: 1 шт.
8F3-15716-03-00ПластинаПо схеме: 1 шт.
92901-06100-00Шайба гровернаяПо схеме: 1 шт.
929-95061-00-00ШайбаПо схеме: 1 шт.
95301-06700-00ГайкаПо схеме: 1 шт.
9538R-06700-00ГайкаПо схеме: 1 шт.
953-80067-00-00ГайкаПо схеме: 1 шт.
8G5-15739-00-00ШайбаПо схеме: 1 шт.
8F3-15751-00-00Шнур стартера ручногоПо схеме: 1 шт.
89A-15751-00-00Шнур стартераПо схеме: 1 шт.
8F3-15755-00-00Ручка стартераПо схеме: 1 шт.
8G5-15716-00-00ВтулкаПо схеме: 1 шт.
82M-15779-00-00ЗаглушкаПо схеме: 1 шт.
97007-06014-00БолтПо схеме: 4 шт.
97017-06014-00Bolt(8Cp)По схеме: 4 шт.
92907-06600-00ШайбаПо схеме: 4 шт.
8H8-15723-01-00Чашка зацепления собачкиПо схеме: 1 шт.
95827-08016-00БолтПо схеме: 3 шт.
901-0508X-15-00Болт с шайбойПо схеме: 3 шт.
958-17080-16-00БолтПо схеме: 3 шт.
