87R-47541-00-00Корпус цепиПо схеме: 1 шт.
Эта схема в заводских каталогах
Изображение и таблица деталей совпадают для перечисленных версий. Выберите свой год и код модели; совместимость конкретной детали проверяйте по OEM.

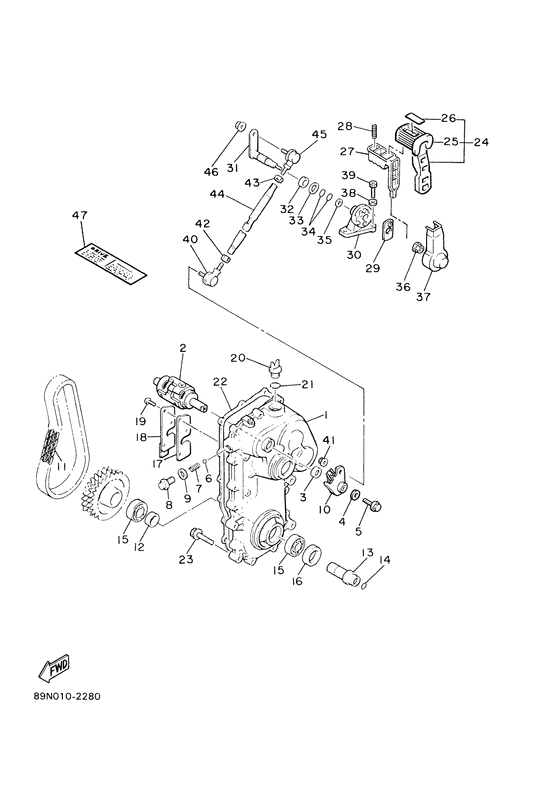

Схема узла
47 позиций · 56 артикуловНажмите номер на схеме или выберите позицию:
Узел в сборе
По запросуТрансмиссия 3
Предложения по отдельным деталям — ниже. Наличие узла в сборе уточните у менеджера.
Поз.Наименование / OEMДействие
89N-18540-00-00Вал переключателяПо схеме: 1 шт.
931-02152-12-00СальникПо схеме: 1 шт.
90201-06072-00ШайбаПо схеме: 1 шт.
90105-06405-00БолтПо схеме: 1 шт.
95817-06035-00БолтПо схеме: 1 шт.
935-03080-07-00ШарикПо схеме: 1 шт.
90501-147A6-00ПружинаПо схеме: 1 шт.
90105-14367-00БолтПо схеме: 1 шт.
90430-14194-00ПрокладкаПо схеме: 1 шт.
89N-18130-01-00СекторПо схеме: 1 шт.
94880-06070-00Цепь (DID35P-3)По схеме: 1 шт.
90387-405T8-00ВтулкаПо схеме: 1 шт.
83R-47571-00-00ВалПо схеме: 1 шт.
93210-28763-00Кольцо уплотнительноеПо схеме: 1 шт.
933-06908-02-00ПодшипникПо схеме: 2 шт.
93102-46394-00СальникПо схеме: 1 шт.
85R-47544-01-00ПрокладкаПо схеме: 1 шт.
85R-47544-02-00GASKETПо схеме: 1 шт.
88N-47591-00-00ПластинаПо схеме: 1 шт.
90154-06050-00ВинтПо схеме: 3 шт.
98907-06008-00ВинтПо схеме: 3 шт.
3Y1-15363-00-00Пробка маслозаливной горловиныПо схеме: 1 шт.
3Y1-15363-10-00Пробка маслозаливной горловиныПо схеме: 1 шт.
932-10191-23-00Кольцо уплотнительноеПо схеме: 1 шт.
85R-47592-00-00ПрокладкаПо схеме: 1 шт.
85R-47592-01-00GASKETПо схеме: 1 шт.
95827-08040-00БолтПо схеме: 4 шт.
95817-08040-00БолтПо схеме: 4 шт.
83R-18150-00-00Ручка включения ходаПо схеме: 1 шт.
52G-18113-00-00Крышка ручкиПо схеме: 1 шт.
83R-1815A-00-00НаклейкаПо схеме: 1 шт.
59V-18174-00-00Рукоятка фиксирующаяПо схеме: 1 шт.
905-01101-A7-00Пружина стопораПо схеме: 1 шт.
59V-18561-00-00ПластинаПо схеме: 1 шт.
83R-18153-00-00Блок возврата фиксатора ручкиПо схеме: 1 шт.
59V-18153-01-00ОпораПо схеме: 1 шт.
83R-18341-00-00РычагПо схеме: 1 шт.
90387-145T7-00ВтулкаПо схеме: 1 шт.
90201-144J2-00ШайбаПо схеме: 1 шт.
93210-10010-00Кольцо уплотнительноеПо схеме: 2 шт.
93210-10096-00Кольцо уплотнительноеПо схеме: 2 шт.
90201-064J1-00ШайбаПо схеме: 1 шт.
95707-06500-00ГайкаПо схеме: 1 шт.
59V-18433-00-00Крышка ручкиПо схеме: 1 шт.
92907-06600-00ШайбаПо схеме: 3 шт.
913-17060-25-00БолтПо схеме: 3 шт.
3X3-18157-10-00Наконечник тягиПо схеме: 1 шт.
95707-06500-00ГайкаПо схеме: 1 шт.
953-17086-00-00ГайкаПо схеме: 1 шт.
95337-08600-00ГайкаПо схеме: 1 шт.
90170-08261-00ГайкаПо схеме: 1 шт.
83R-18116-00-00ТягаПо схеме: 1 шт.
3X3-18156-10-00Наконечник тягиПо схеме: 1 шт.
95707-06500-00ГайкаПо схеме: 1 шт.
8AT-47578-00-00НаклейкаПо схеме: 1 шт.
